Conector de pantalla de portátil de 40 pines: lo que debes saber antes de comprar una pantalla nueva

Elegir una pantalla de portátil de 40 pines exige comprobar mucho más que el tamaño y la resolución. Dos paneles pueden tener 40 contactos y parecer idénticos, pero utilizar una interfaz, un paso de conector o una distribución de señales diferente.

El número de pines solo indica cuántos contactos tiene el conector. Para confirmar la compatibilidad también deben coincidir la tecnología eDP o LVDS, la posición del conector, el pitch, la resolución, la frecuencia de refresco, el sistema táctil, los anclajes y la referencia exacta del panel.

¿Qué significa realmente que una pantalla tenga 40 pines?

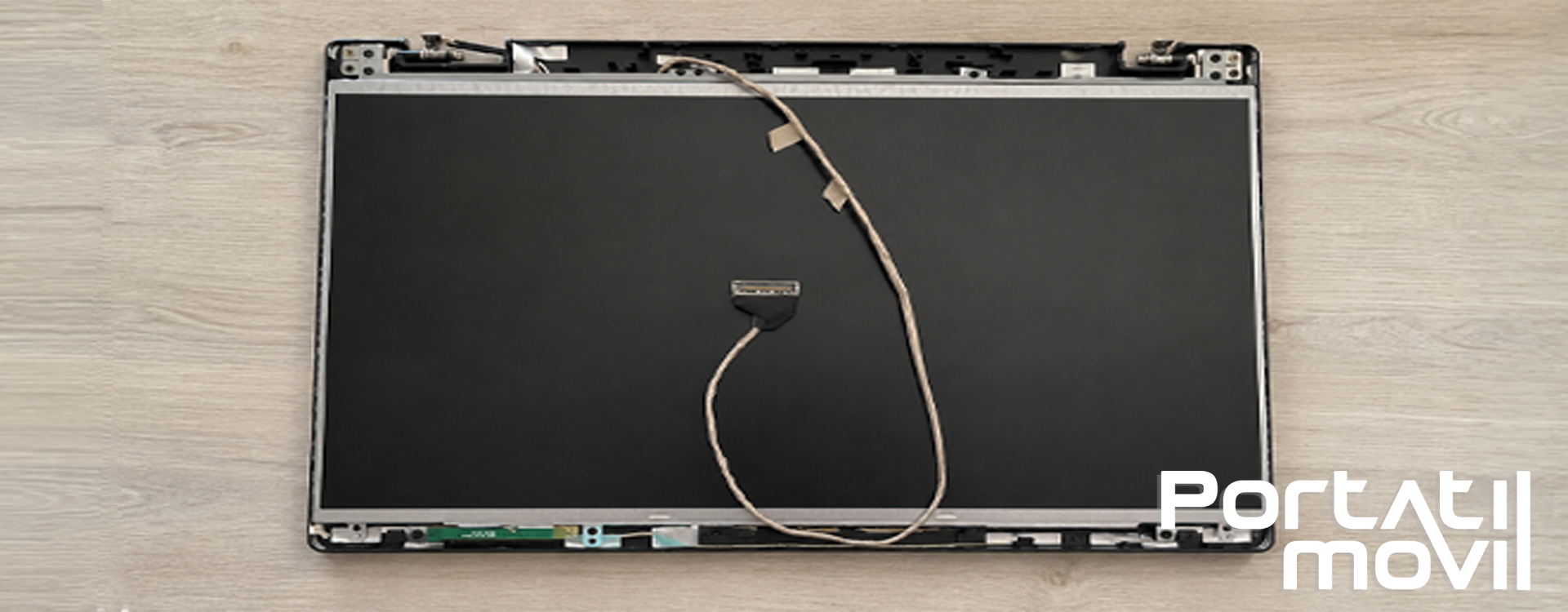

El conector une el panel con la placa base mediante el cable flex de pantalla. A través de esta conexión se transmiten la señal de imagen, la alimentación y las órdenes necesarias para controlar funciones como la retroiluminación o el brillo.

A simple vista, dos conectores pueden parecer iguales. Sin embargo, la distribución interna de sus contactos puede variar. Por eso una pantalla puede encajar físicamente y, aun así, no mostrar imagen, quedarse sin retroiluminación o funcionar de forma inestable.

eDP y LVDS no son intercambiables

Las dos interfaces que más confusión generan son eDP y LVDS. eDP, abreviatura de Embedded DisplayPort, es habitual en portátiles modernos. LVDS pertenece a una generación anterior y todavía aparece en determinados equipos.

Ambas interfaces pueden utilizar conectores de 40 pines, pero transmiten la señal de forma diferente. Un panel eDP no sustituye directamente a uno LVDS, ni al contrario, aunque el conector tenga el mismo número de contactos.

¿Por qué existen tantas pantallas de portátil de 40 pines?

El conector de 40 pines aparece en configuraciones muy diferentes. Puede utilizarse en paneles con mayor resolución, frecuencias de refresco elevadas, sistemas táctiles o formatos compactos. Esto no significa que todas esas pantallas compartan la misma conexión interna.

Resoluciones y frecuencias de refresco superiores

Una pantalla con más resolución o una frecuencia de refresco elevada necesita transmitir más información. Algunas configuraciones eDP de 40 pines están preparadas para ese ancho de banda, pero la compatibilidad también depende del número de líneas eDP admitidas por el portátil, del cable y de la electrónica de la placa base.

No basta con sustituir un panel de 60 Hz por otro de 120 Hz, 144 Hz o 165 Hz porque ambos tengan 40 pines. El equipo debe estar diseñado para esa frecuencia y utilizar un cable compatible.

Pantallas táctiles

En algunos portátiles convertibles, el conector integra señales adicionales para el digitalizador táctil. En otros equipos, la función táctil utiliza un cable independiente. Por tanto, una pantalla táctil de 40 pines no debe confundirse con un panel eDP convencional de 40 pines.

Cuando se sustituye un conjunto táctil también puede ser necesario comprobar el digitalizador, el cristal, el marco, los sensores y el cableado específico del modelo.

Calidad de imagen y tecnología del panel

El número de pines no determina si una pantalla es IPS, TN u otra tecnología. Tampoco define por sí solo el brillo, la cobertura de color, el contraste o los ángulos de visión. Para entender estas diferencias conviene revisar qué es una pantalla IPS y cómo afecta a la imagen.

No compres una pantalla solo por el número de pines

Buscar “pantalla Full HD de 40 pines” puede servir como punto de partida, pero no confirma la compatibilidad. Antes de realizar el pedido deben revisarse varios datos del panel original.

• Referencia completa: identifica el fabricante, la familia y la revisión concreta del panel.
• Interfaz: eDP y LVDS no son equivalentes.
• Pitch: la separación entre los contactos puede ser de 0,4 mm, 0,5 mm u otra medida.
• Posición del conector: debe coincidir el lado, la orientación y la ubicación física.
• Prestaciones y montaje: resolución, Hz, sistema táctil, grosor, anclajes y acabado deben ser compatibles.

El proceso correcto consiste en identificar primero el panel original y después buscar una equivalencia verificada. La guía sobre cómo comprar una pantalla para el portátil amplía los criterios generales que conviene revisar antes de elegir un recambio.

Características técnicas que debes comprobar

Tipo de señal: eDP o LVDS

La interfaz es uno de los primeros datos que deben coincidir. Una diferencia entre eDP y LVDS impide realizar una sustitución directa, aunque el panel tenga las mismas pulgadas, resolución y número de pines.

Pitch o separación entre contactos

El pitch indica la distancia entre los contactos del conector. En pantallas eDP de 40 pines son habituales los formatos de 0,4 mm y 0,5 mm. La diferencia es pequeña a simple vista, pero suficiente para que el cable no encaje.

Un conector nunca debe instalarse a presión. Si no entra con naturalidad, es necesario detener el montaje y volver a comprobar el tipo de panel y de cable.

Posición del conector y compatibilidad física

El conector puede estar situado en la zona inferior izquierda, central o derecha del panel. También puede variar su orientación. Aunque el cable llegue físicamente, forzarlo o doblarlo en exceso puede dañarlo.

Además, deben coincidir el grosor de la pantalla, los brackets laterales, las pestañas de fijación y la distribución de los tornillos. Algunos portátiles utilizan paneles sin soportes laterales que se fijan con adhesivo.

Resolución, frecuencia y líneas eDP

La resolución y la frecuencia de refresco deben ser compatibles con el cable y la placa base. Las conexiones eDP pueden utilizar distintas configuraciones de líneas de datos, por lo que una pantalla con prestaciones superiores no siempre funcionará en un equipo preparado para un panel más básico.

También debe comprobarse que la resolución mantenga una relación adecuada con el tamaño de pantalla y con la configuración original del portátil. Nuestra guía sobre qué resolución de pantalla elegir ayuda a entender estas diferencias.

Panel táctil o no táctil

Una pantalla táctil puede requerir señales adicionales, un digitalizador concreto y un conjunto físico diferente. No debe sustituirse por un panel no táctil —o al contrario— sin comprobar el cableado, el montaje y la compatibilidad electrónica del equipo.

Acabado, tecnología y retroiluminación

Mate y brillo pueden ser intercambiables en algunos casos si el resto de especificaciones coincide, pero el resultado visual cambia. Puedes consultar las diferencias entre una pantalla de portátil mate o brillante. También conviene comprobar la tecnología del panel, el brillo, la retroiluminación y la cobertura de color.

Comparativa entre pantallas de 30 y 40 pines

Los conectores de 30 y 40 pines no representan niveles de calidad. Una pantalla no es mejor por tener más contactos: cada configuración responde a una interfaz, un cableado y unas prestaciones concretas.

• 30 pines eDP: es una conexión habitual en pantallas no táctiles de portátiles modernos. Puede encontrarse en distintas resoluciones y tecnologías, por lo que también deben comprobarse la referencia, los Hz, la posición del conector y los anclajes.
• 40 pines eDP de 0,5 mm: se utiliza en diferentes paneles, incluidos modelos con mayor resolución o frecuencia. La coincidencia física no garantiza que el cableado, las líneas eDP o la alimentación sean compatibles.
• 40 pines eDP de 0,4 mm: emplea un conector más compacto. No puede conectarse a un cable de 0,5 mm y aparece en determinados paneles finos o de altas prestaciones.
• 40 pines para función táctil: algunas configuraciones integran señales adicionales para el digitalizador, mientras que otras utilizan un cable táctil independiente. Debe comprobarse el conjunto completo.
• 40 pines LVDS: pertenece principalmente a generaciones anteriores. Aunque tenga el mismo número de contactos que un panel eDP, ambas interfaces no son intercambiables.

¿Y los conectores de 20, 50 pines u otros formatos?

Existen conexiones menos habituales y diseños específicos de ciertos fabricantes. En estos casos es todavía más importante buscar la referencia completa y consultar la ficha técnica, porque el número de pines por sí solo no identifica la señal ni la compatibilidad.

¿Se puede instalar una pantalla con más resolución o más Hz?

En algunos modelos es posible mejorar el panel, pero no debe darse por hecho. Para que la modificación funcione deben ser compatibles la placa base, el cable de pantalla, la interfaz, el número de líneas eDP, la resolución, la frecuencia y el montaje físico.

La sustitución por el mismo panel o por una equivalencia contrastada es la opción más segura. Cambiar a una pantalla con más resolución, más Hz o función táctil exige comprobar que el portátil salió de fábrica con esa variante o que existe documentación técnica que confirme la compatibilidad.

Los adaptadores y cables conversores no transforman automáticamente cualquier pantalla en compatible. En una reparación normal es preferible evitar modificaciones improvisadas que puedan provocar fallos de imagen, brillo o alimentación.

Cómo elegir correctamente una pantalla de portátil de 40 pines

1. Desmonta lo imprescindible y localiza la etiqueta: fotografía la referencia completa antes de retirar el panel.
2. Confirma las dimensiones: las pulgadas se miden en diagonal y no incluyen el marco. Puedes consultar cómo saber las pulgadas de tu portátil si el dato no aparece claramente.
3. Compara la conexión: revisa interfaz, número de pines, pitch, posición y orientación del conector.
4. Comprueba las prestaciones: resolución, frecuencia, tecnología, acabado y función táctil.
5. Verifica el montaje: grosor, brackets, pestañas, adhesivos y tornillos deben coincidir.

Un mismo modelo de portátil puede haberse comercializado con varias pantallas según la configuración, el mercado o la fecha de fabricación. Por eso la referencia del panel original suele ser más fiable que buscar únicamente por el nombre comercial del equipo.

Errores habituales al comprar una pantalla de 40 pines

• Elegirla únicamente por el modelo comercial del portátil.
• Dar por hecho que todas las pantallas Full HD de 40 pines son iguales.
• Confundir eDP con LVDS.
• No comprobar si el pitch es de 0,4 o 0,5 mm.
• Ignorar la posición del conector, el grosor o los anclajes.
• Intentar conectar o desconectar el panel con la batería interna conectada.

También es un error comparar solo fotografías. Dos paneles pueden parecer idénticos por delante y utilizar una electrónica o una distribución de contactos distinta.

Seguridad durante la instalación

Antes de manipular el conector, apaga completamente el portátil, desconecta el cargador y, cuando sea posible, desconecta la batería interna. No conectes ni retires el cable de pantalla mientras el equipo tenga alimentación.

Trabaja sobre una superficie limpia y no conductora. Evita tocar los contactos y no dobles el cable más de lo necesario. La electricidad estática y una mala alineación pueden dañar tanto el panel como la placa base.

Antes de cerrar el marco, realiza una comprobación controlada de imagen, brillo, resolución, frecuencia y función táctil, sin manipular el conector mientras el portátil esté encendido.

Conclusión: cómo acertar con una pantalla de 40 pines

Una pantalla de portátil de 40 pines solo será compatible cuando coincidan sus características eléctricas, electrónicas, físicas y mecánicas. El número de contactos es un dato necesario, pero nunca suficiente.

La referencia completa del panel original debe ser el punto de partida. Después hay que comprobar la interfaz, el pitch, la posición del conector, la resolución, los Hz, el sistema táctil, el grosor y los anclajes.

Realizar estas comprobaciones antes de comprar reduce el riesgo de incompatibilidad y evita forzar conectores o instalar un panel que no puede funcionar correctamente con el portátil.
