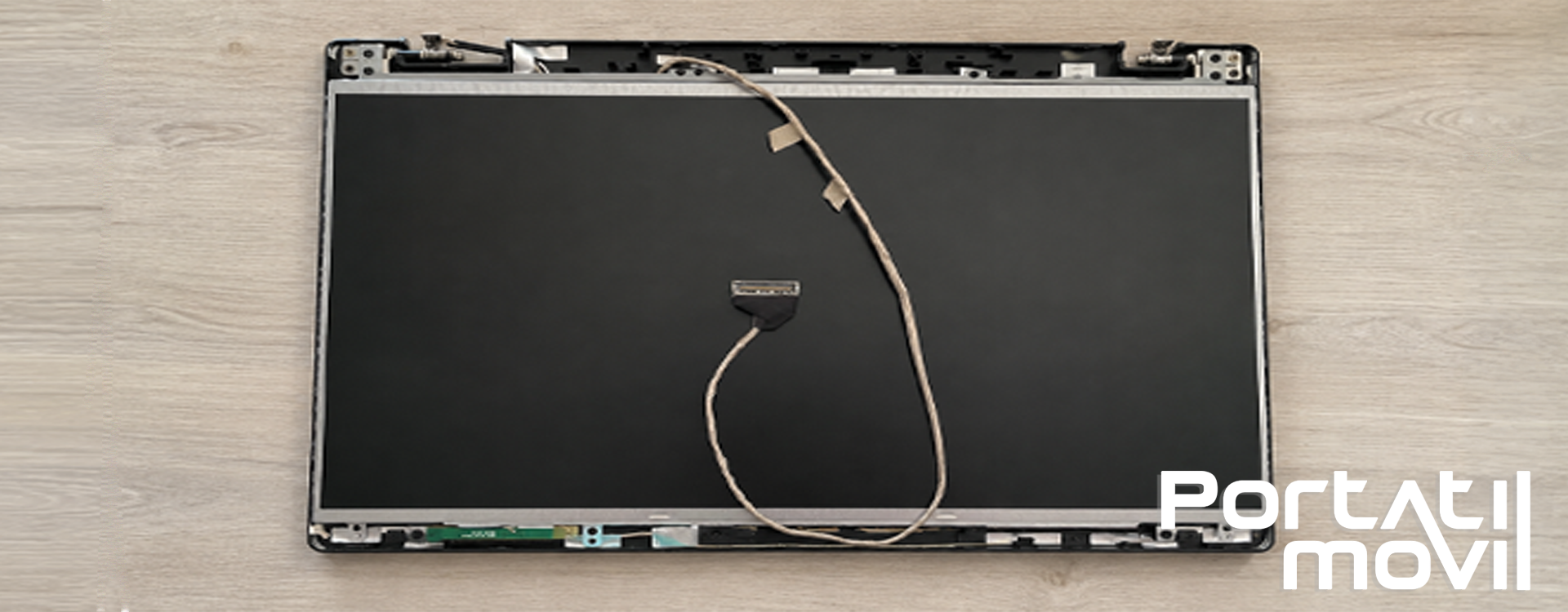

Comment choisir un connecteur d'écran d'ordinateur portable à 40 broches.

Choisir un écran d’ordinateur portable à 40 broches exige de vérifier bien plus que la taille et la résolution. Deux dalles peuvent avoir 40 contacts et sembler identiques, tout en utilisant une interface, un pas de connecteur ou une répartition des signaux différente.

Le nombre de broches indique uniquement le nombre de contacts du connecteur. Pour confirmer la compatibilité, la technologie eDP ou LVDS, la position du connecteur, le pitch, la résolution, la fréquence de rafraîchissement, le système tactile, les fixations et la référence exacte de la dalle doivent également correspondre.

Que signifie réellement un écran de 40 broches ?

Le connecteur relie la dalle à la carte mère au moyen de la nappe d’écran. Cette connexion transmet le signal d’image, l’alimentation et les commandes nécessaires pour contrôler des fonctions comme le rétroéclairage ou la luminosité.

À première vue, deux connecteurs peuvent sembler identiques. Pourtant, la répartition interne de leurs contacts peut varier. C’est pourquoi un écran peut s’insérer physiquement et, malgré cela, ne pas afficher d’image, rester sans rétroéclairage ou fonctionner de manière instable.

eDP et LVDS ne sont pas interchangeables

Les deux interfaces qui prêtent le plus à confusion sont eDP et LVDS. eDP, abréviation de Embedded DisplayPort, est courant sur les ordinateurs portables modernes. LVDS appartient à une génération précédente et apparaît encore sur certains équipements.

Les deux interfaces peuvent utiliser des connecteurs de 40 broches, mais elles transmettent le signal différemment. Une dalle eDP ne remplace pas directement une dalle LVDS, ni l’inverse, même si le connecteur possède le même nombre de contacts.

Pourquoi existe-t-il autant d’écrans d’ordinateur portable à 40 broches ?

Le connecteur de 40 broches apparaît dans des configurations très différentes. Il peut être utilisé sur des dalles avec une résolution plus élevée, des fréquences de rafraîchissement élevées, des systèmes tactiles ou des formats compacts. Cela ne signifie pas que tous ces écrans partagent la même connexion interne.

Résolutions et fréquences de rafraîchissement supérieures

Un écran avec une résolution plus élevée ou une fréquence de rafraîchissement élevée doit transmettre davantage d’informations. Certaines configurations eDP à 40 broches sont prévues pour cette bande passante, mais la compatibilité dépend aussi du nombre de lignes eDP prises en charge par l’ordinateur portable, du câble et de l’électronique de la carte mère.

Il ne suffit pas de remplacer une dalle de 60 Hz par une autre de 120 Hz, 144 Hz ou 165 Hz parce que les deux ont 40 broches. L’équipement doit être conçu pour cette fréquence et utiliser un câble compatible.

Écrans tactiles

Sur certains ordinateurs portables convertibles, le connecteur intègre des signaux supplémentaires pour le numériseur tactile. Sur d’autres équipements, la fonction tactile utilise un câble indépendant. Par conséquent, un écran tactile de 40 broches ne doit pas être confondu avec une dalle eDP conventionnelle de 40 broches.

Lors du remplacement d’un ensemble tactile, il peut également être nécessaire de vérifier le numériseur, le verre, le cadre, les capteurs et le câblage spécifique du modèle.

Qualité d’image et technologie de la dalle

Le nombre de broches ne détermine pas si un écran est IPS, TN ou d’une autre technologie. Il ne définit pas non plus à lui seul la luminosité, la couverture colorimétrique, le contraste ou les angles de vision. Pour comprendre ces différences, il convient de consulter ce qu’est un écran IPS et son influence sur l’image.

N’achetez pas un écran uniquement selon le nombre de broches

Rechercher « écran Full HD 40 broches » peut servir de point de départ, mais cela ne confirme pas la compatibilité. Avant de passer commande, plusieurs données de la dalle d’origine doivent être vérifiées.

• Référence complète : elle identifie le fabricant, la famille et la révision précise de la dalle.
• Interface : eDP et LVDS ne sont pas équivalents.
• Pitch : l’espacement entre les contacts peut être de 0,4 mm, 0,5 mm ou une autre mesure.
• Position du connecteur : le côté, l’orientation et l’emplacement physique doivent correspondre.
• Caractéristiques et montage : résolution, Hz, système tactile, épaisseur, fixations et finition doivent être compatibles.

Le bon processus consiste à identifier d’abord la dalle d’origine, puis à rechercher une équivalence vérifiée. Le guide sur comment acheter un écran pour ordinateur portable détaille les critères généraux à vérifier avant de choisir une pièce de rechange.

Caractéristiques techniques à vérifier

Type de signal : eDP ou LVDS

L’interface est l’une des premières données qui doivent correspondre. Une différence entre eDP et LVDS empêche un remplacement direct, même si la dalle présente les mêmes pouces, la même résolution et le même nombre de broches.

Pitch ou espacement entre les contacts

Le pitch indique la distance entre les contacts du connecteur. Sur les écrans eDP de 40 broches, les formats de 0,4 mm et 0,5 mm sont courants. La différence est faible à l’œil nu, mais suffisante pour que le câble ne s’insère pas.

Un connecteur ne doit jamais être installé en force. S’il ne s’insère pas naturellement, il faut arrêter le montage et vérifier à nouveau le type de dalle et de câble.

Position du connecteur et compatibilité physique

Le connecteur peut être situé dans la partie inférieure gauche, centrale ou droite de la dalle. Son orientation peut également varier. Même si le câble arrive physiquement, le forcer ou le plier excessivement peut l’endommager.

De plus, l’épaisseur de l’écran, les brackets latéraux, les pattes de fixation et la répartition des vis doivent correspondre. Certains ordinateurs portables utilisent des dalles sans supports latéraux, fixées avec de l’adhésif.

Résolution, fréquence et lignes eDP

La résolution et la fréquence de rafraîchissement doivent être compatibles avec le câble et la carte mère. Les connexions eDP peuvent utiliser différentes configurations de lignes de données ; un écran aux performances supérieures ne fonctionnera donc pas toujours sur un équipement prévu pour une dalle plus basique.

Il faut également vérifier que la résolution conserve un rapport adapté à la taille de l’écran et à la configuration d’origine de l’ordinateur portable. Notre guide sur quelle résolution d’écran choisir aide à comprendre ces différences.

Dalle tactile ou non tactile

Un écran tactile peut nécessiter des signaux supplémentaires, un numériseur précis et un ensemble physique différent. Il ne doit pas être remplacé par une dalle non tactile —ou l’inverse— sans vérifier le câblage, le montage et la compatibilité électronique de l’équipement.

Finition, technologie et rétroéclairage

Le mat et le brillant peuvent être interchangeables dans certains cas si le reste des spécifications correspond, mais le rendu visuel change. Vous pouvez consulter les différences entre un écran d’ordinateur portable mat ou brillant. Il convient également de vérifier la technologie de la dalle, la luminosité, le rétroéclairage et la couverture colorimétrique.

Comparatif entre écrans de 30 et 40 broches

Les connecteurs de 30 et 40 broches ne représentent pas des niveaux de qualité. Un écran n’est pas meilleur parce qu’il possède plus de contacts : chaque configuration correspond à une interface, un câblage et des caractéristiques précises.

• 30 broches eDP : c’est une connexion courante sur les écrans non tactiles des ordinateurs portables modernes. On peut la trouver dans différentes résolutions et technologies ; il faut donc aussi vérifier la référence, les Hz, la position du connecteur et les fixations.
• 40 broches eDP de 0,5 mm : il est utilisé sur différentes dalles, y compris des modèles avec une résolution ou une fréquence plus élevée. La correspondance physique ne garantit pas que le câblage, les lignes eDP ou l’alimentation soient compatibles.
• 40 broches eDP de 0,4 mm : il utilise un connecteur plus compact. Il ne peut pas être connecté à un câble de 0,5 mm et apparaît sur certaines dalles fines ou hautes performances.
• 40 broches pour fonction tactile : certaines configurations intègrent des signaux supplémentaires pour le numériseur, tandis que d’autres utilisent un câble tactile indépendant. L’ensemble complet doit être vérifié.
• 40 broches LVDS : il appartient principalement aux générations précédentes. Même s’il possède le même nombre de contacts qu’une dalle eDP, les deux interfaces ne sont pas interchangeables.

Et les connecteurs de 20, 50 broches ou autres formats ?

Il existe des connexions moins courantes et des conceptions spécifiques de certains fabricants. Dans ces cas, il est encore plus important de rechercher la référence complète et de consulter la fiche technique, car le nombre de broches seul n’identifie ni le signal ni la compatibilité.

Peut-on installer un écran avec plus de résolution ou plus de Hz ?

Sur certains modèles, il est possible d’améliorer la dalle, mais cela ne doit pas être considéré comme acquis. Pour que la modification fonctionne, la carte mère, le câble d’écran, l’interface, le nombre de lignes eDP, la résolution, la fréquence et le montage physique doivent être compatibles.

Le remplacement par la même dalle ou par une équivalence confirmée est l’option la plus sûre. Passer à un écran avec plus de résolution, plus de Hz ou une fonction tactile exige de vérifier que l’ordinateur portable est sorti d’usine avec cette variante ou qu’il existe une documentation technique confirmant la compatibilité.

Les adaptateurs et câbles convertisseurs ne rendent pas automatiquement n’importe quel écran compatible. Dans une réparation normale, il est préférable d’éviter les modifications improvisées qui pourraient provoquer des défauts d’image, de luminosité ou d’alimentation.

Comment bien choisir un écran d’ordinateur portable de 40 broches

1. Démontez uniquement le nécessaire et localisez l’étiquette : photographiez la référence complète avant de retirer la dalle.
2. Confirmez les dimensions : les pouces se mesurent en diagonale et n’incluent pas le cadre. Vous pouvez consulter comment connaître les pouces de votre ordinateur portable si l’information n’apparaît pas clairement.
3. Comparez la connexion : vérifiez l’interface, le nombre de broches, le pitch, la position et l’orientation du connecteur.
4. Vérifiez les caractéristiques : résolution, fréquence, technologie, finition et fonction tactile.
5. Vérifiez le montage : épaisseur, brackets, pattes, adhésifs et vis doivent correspondre.

Un même modèle d’ordinateur portable peut avoir été commercialisé avec plusieurs écrans selon la configuration, le marché ou la date de fabrication. C’est pourquoi la référence de la dalle d’origine est généralement plus fiable qu’une recherche uniquement par le nom commercial de l’équipement.

Erreurs courantes lors de l’achat d’un écran 40 broches

• Le choisir uniquement selon le modèle commercial de l’ordinateur portable.
• Supposer que tous les écrans Full HD à 40 broches sont identiques.
• Confondre eDP et LVDS.
• Ne pas vérifier si le pitch est de 0,4 ou 0,5 mm.
• Ignorer la position du connecteur, l’épaisseur ou les fixations.
• Essayer de connecter ou de déconnecter la dalle avec la batterie interne branchée.

Comparer uniquement des photos est également une erreur. Deux dalles peuvent sembler identiques de face et utiliser une électronique ou une répartition des contacts différente.

Sécurité pendant l’installation

Avant de manipuler le connecteur, éteignez complètement l’ordinateur portable, débranchez le chargeur et, si possible, déconnectez la batterie interne. Ne branchez ni ne retirez le câble d’écran lorsque l’équipement est alimenté.

Travaillez sur une surface propre et non conductrice. Évitez de toucher les contacts et ne pliez pas le câble plus que nécessaire. L’électricité statique et un mauvais alignement peuvent endommager aussi bien la dalle que la carte mère.

Avant de refermer le cadre, effectuez un contrôle maîtrisé de l’image, de la luminosité, de la résolution, de la fréquence et de la fonction tactile, sans manipuler le connecteur lorsque l’ordinateur portable est allumé.

Conclusion : comment réussir le choix d’un écran 40 broches

Un écran d’ordinateur portable de 40 broches ne sera compatible que si ses caractéristiques électriques, électroniques, physiques et mécaniques correspondent. Le nombre de contacts est une donnée nécessaire, mais jamais suffisante.

La référence complète de la dalle d’origine doit être le point de départ. Il faut ensuite vérifier l’interface, le pitch, la position du connecteur, la résolution, les Hz, le système tactile, l’épaisseur et les fixations.

Effectuer ces vérifications avant l’achat réduit le risque d’incompatibilité et évite de forcer des connecteurs ou d’installer une dalle qui ne peut pas fonctionner correctement avec l’ordinateur portable.
