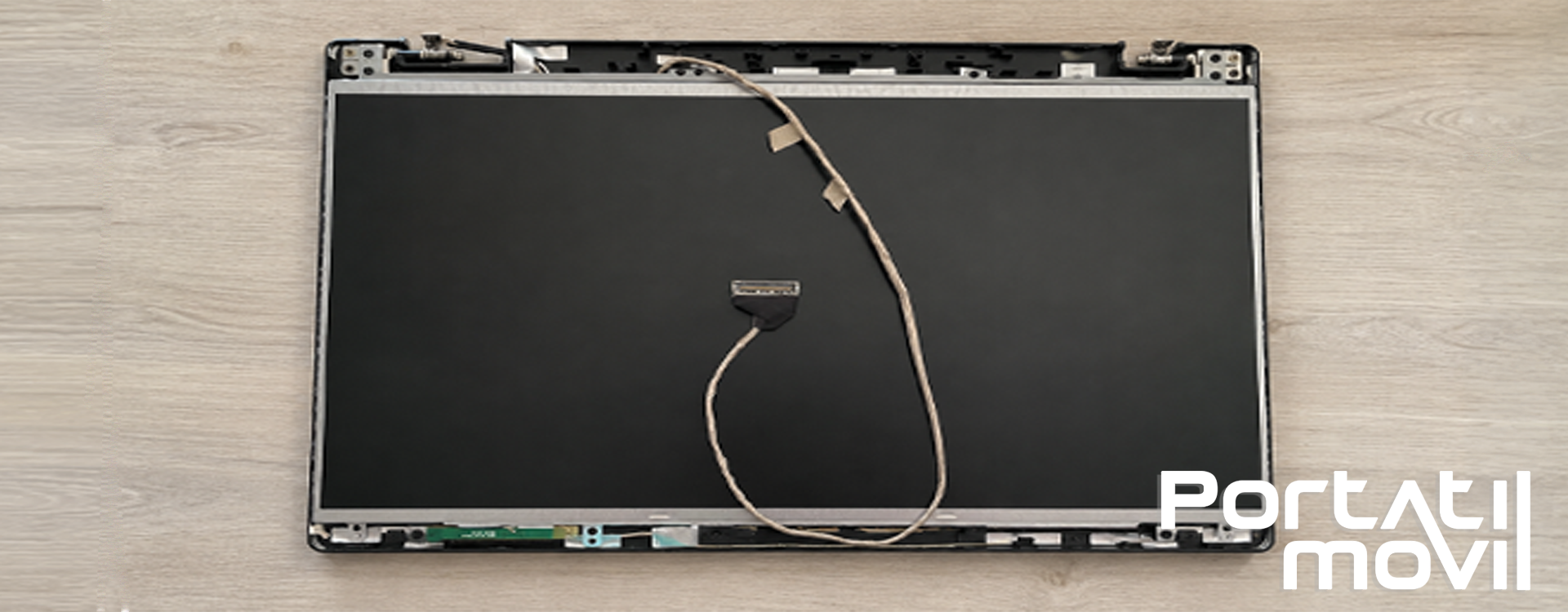

Como escolher um conector de ecrã de portátil de 40 pinos.

Escolher um ecrã de portátil de 40 pinos exige verificar muito mais do que o tamanho e a resolução. Dois painéis podem ter 40 contactos e parecer idênticos, mas utilizar uma interface, um passo de conector ou uma distribuição de sinais diferente.

O número de pinos apenas indica quantos contactos tem o conector. Para confirmar a compatibilidade, também devem coincidir a tecnologia eDP ou LVDS, a posição do conector, o pitch, a resolução, a frequência de atualização, o sistema tátil, os encaixes e a referência exata do painel.

O que significa realmente um ecrã ter 40 pinos?

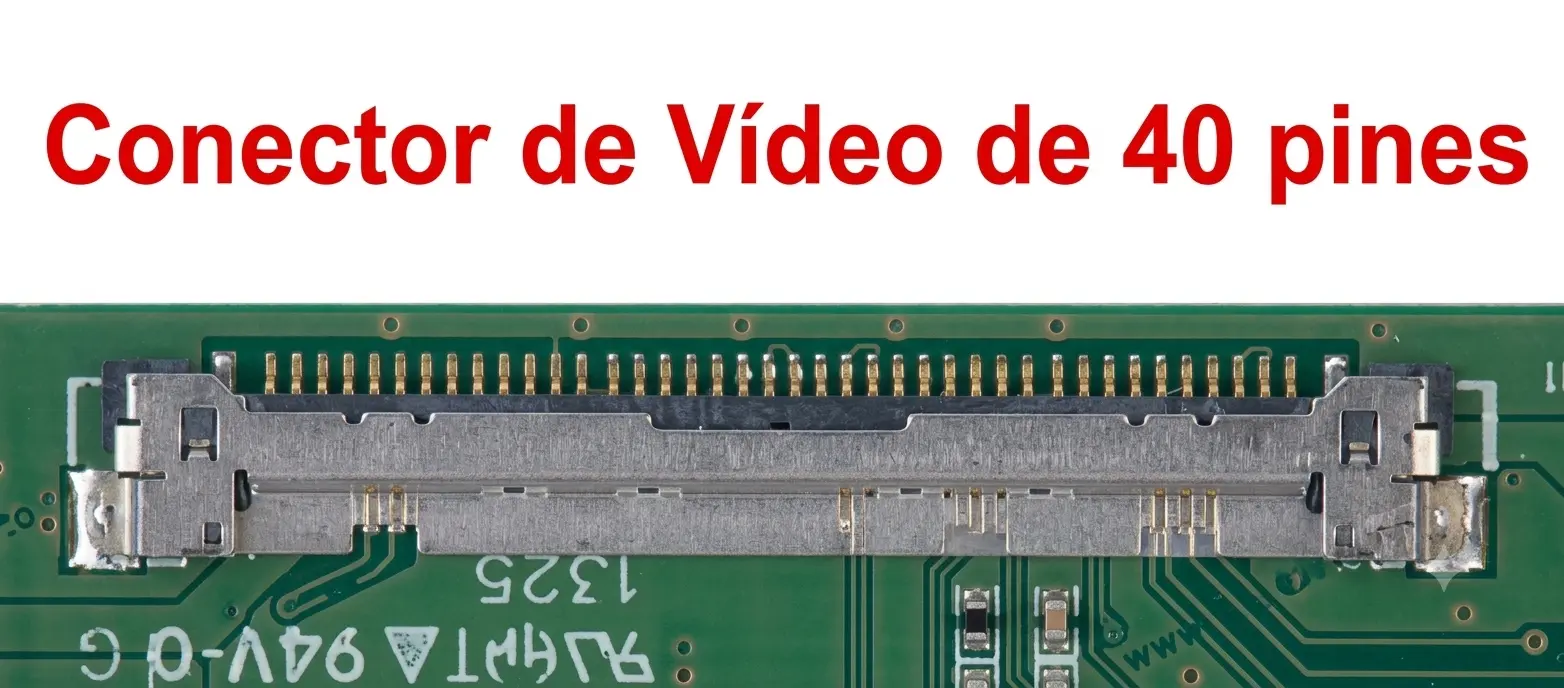

O conector liga o painel à placa-mãe através do cabo flex do ecrã. Através desta ligação são transmitidos o sinal de imagem, a alimentação e as ordens necessárias para controlar funções como a retroiluminação ou o brilho.

À primeira vista, dois conectores podem parecer iguais. No entanto, a distribuição interna dos seus contactos pode variar. Por isso, um ecrã pode encaixar fisicamente e, ainda assim, não mostrar imagem, ficar sem retroiluminação ou funcionar de forma instável.

eDP e LVDS não são intercambiáveis

As duas interfaces que mais confusão geram são eDP e LVDS. eDP, abreviatura de Embedded DisplayPort, é habitual em portáteis modernos. LVDS pertence a uma geração anterior e ainda aparece em determinados equipamentos.

Ambas as interfaces podem utilizar conectores de 40 pinos, mas transmitem o sinal de forma diferente. Um painel eDP não substitui diretamente um LVDS, nem o contrário, mesmo que o conector tenha o mesmo número de contactos.

Porque existem tantos ecrãs de portátil de 40 pinos?

O conector de 40 pinos aparece em configurações muito diferentes. Pode ser utilizado em painéis com maior resolução, frequências de atualização elevadas, sistemas táteis ou formatos compactos. Isto não significa que todos esses ecrãs partilhem a mesma ligação interna.

Resoluções e frequências de atualização superiores

Um ecrã com maior resolução ou uma frequência de atualização elevada precisa de transmitir mais informação. Algumas configurações eDP de 40 pinos estão preparadas para essa largura de banda, mas a compatibilidade também depende do número de linhas eDP admitidas pelo portátil, do cabo e da eletrónica da placa-mãe.

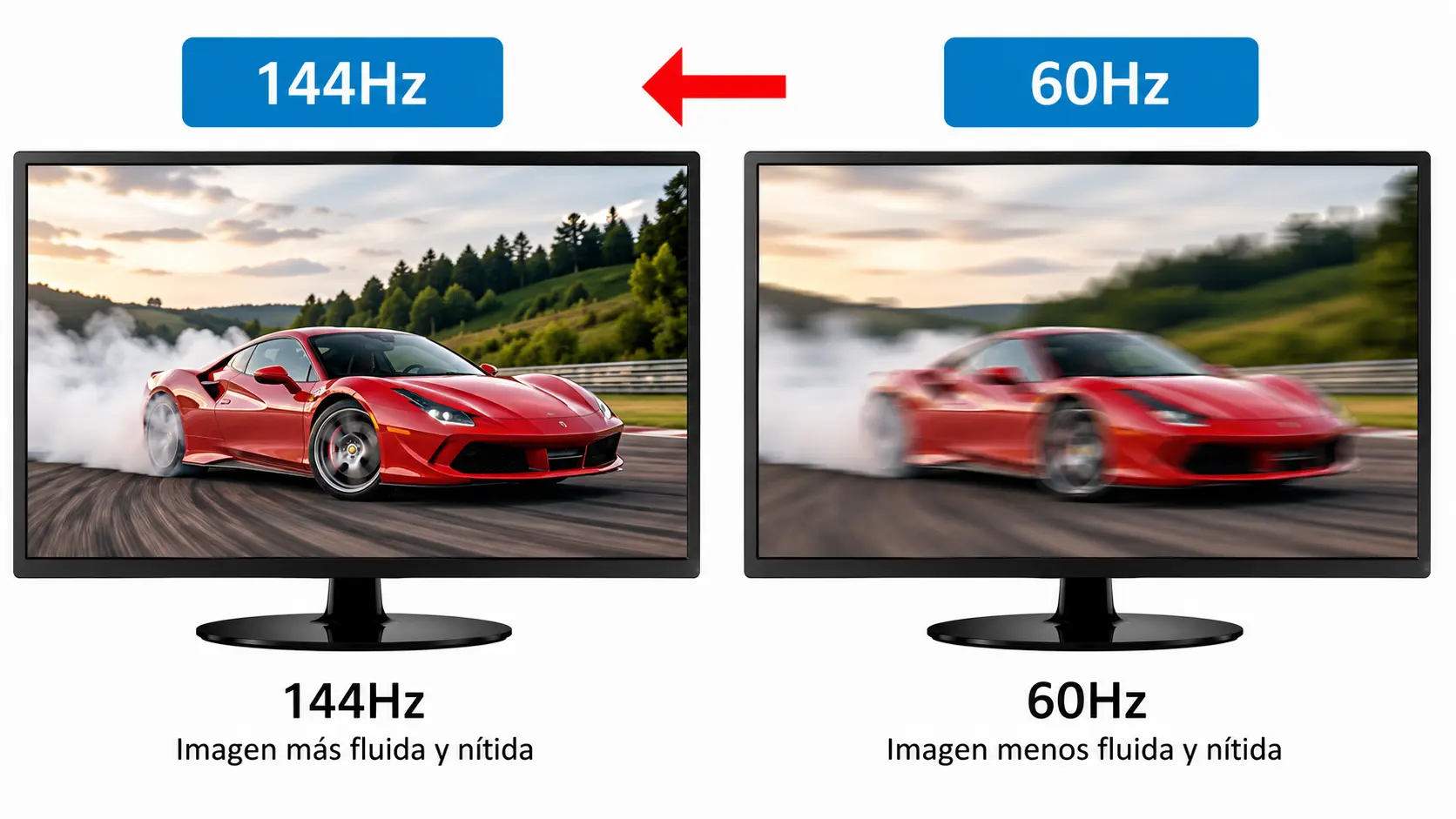

Não basta substituir um painel de 60 Hz por outro de 120 Hz, 144 Hz ou 165 Hz apenas porque ambos têm 40 pinos. O equipamento deve estar concebido para essa frequência e utilizar um cabo compatível.

Ecrãs táteis

Em alguns portáteis convertíveis, o conector integra sinais adicionais para o digitalizador tátil. Noutros equipamentos, a função tátil utiliza um cabo independente. Por isso, um ecrã tátil de 40 pinos não deve ser confundido com um painel eDP convencional de 40 pinos.

Quando se substitui um conjunto tátil, também pode ser necessário verificar o digitalizador, o vidro, a moldura, os sensores e a cablagem específica do modelo.

Qualidade de imagem e tecnologia do painel

O número de pinos não determina se um ecrã é IPS, TN ou outra tecnologia. Também não define por si só o brilho, a cobertura de cor, o contraste ou os ângulos de visão. Para compreender estas diferenças, convém consultar o que é um ecrã IPS e como afeta a imagem.

Não compre um ecrã apenas pelo número de pinos

Procurar “ecrã Full HD de 40 pinos” pode servir como ponto de partida, mas não confirma a compatibilidade. Antes de fazer a encomenda, devem ser verificados vários dados do painel original.

• Referência completa: identifica o fabricante, a família e a revisão concreta do painel.
• Interface: eDP e LVDS não são equivalentes.
• Pitch: a separação entre os contactos pode ser de 0,4 mm, 0,5 mm ou outra medida.
• Posição do conector: devem coincidir o lado, a orientação e a localização física.
• Características e montagem: resolução, Hz, sistema tátil, espessura, encaixes e acabamento devem ser compatíveis.

O processo correto consiste em identificar primeiro o painel original e depois procurar uma equivalência verificada. O guia sobre como comprar um ecrã para o portátil aprofunda os critérios gerais que convém verificar antes de escolher uma peça de substituição.

Características técnicas que deve verificar

Tipo de sinal: eDP ou LVDS

A interface é um dos primeiros dados que devem coincidir. Uma diferença entre eDP e LVDS impede uma substituição direta, mesmo que o painel tenha as mesmas polegadas, resolução e número de pinos.

Pitch ou separação entre contactos

O pitch indica a distância entre os contactos do conector. Em ecrãs eDP de 40 pinos são habituais os formatos de 0,4 mm e 0,5 mm. A diferença é pequena à primeira vista, mas suficiente para que o cabo não encaixe.

Um conector nunca deve ser instalado à pressão. Se não entrar naturalmente, é necessário parar a montagem e voltar a verificar o tipo de painel e de cabo.

Posição do conector e compatibilidade física

O conector pode estar situado na zona inferior esquerda, central ou direita do painel. A sua orientação também pode variar. Mesmo que o cabo chegue fisicamente, forçá-lo ou dobrá-lo em excesso pode danificá-lo.

Além disso, devem coincidir a espessura do ecrã, os brackets laterais, as patilhas de fixação e a distribuição dos parafusos. Alguns portáteis utilizam painéis sem suportes laterais que são fixados com adesivo.

Resolução, frequência e linhas eDP

A resolução e a frequência de atualização devem ser compatíveis com o cabo e a placa-mãe. As ligações eDP podem utilizar diferentes configurações de linhas de dados, pelo que um ecrã com características superiores nem sempre funcionará num equipamento preparado para um painel mais básico.

Também se deve verificar se a resolução mantém uma relação adequada com o tamanho do ecrã e com a configuração original do portátil. O nosso guia sobre que resolução de ecrã escolher ajuda a compreender estas diferenças.

Painel tátil ou não tátil

Um ecrã tátil pode exigir sinais adicionais, um digitalizador concreto e um conjunto físico diferente. Não deve ser substituído por um painel não tátil —ou o contrário— sem verificar a cablagem, a montagem e a compatibilidade eletrónica do equipamento.

Acabamento, tecnologia e retroiluminação

Mate e brilhante podem ser intercambiáveis em alguns casos se o resto das especificações coincidir, mas o resultado visual muda. Pode consultar as diferenças entre um ecrã de portátil mate ou brilhante. Também convém verificar a tecnologia do painel, o brilho, a retroiluminação e a cobertura de cor.

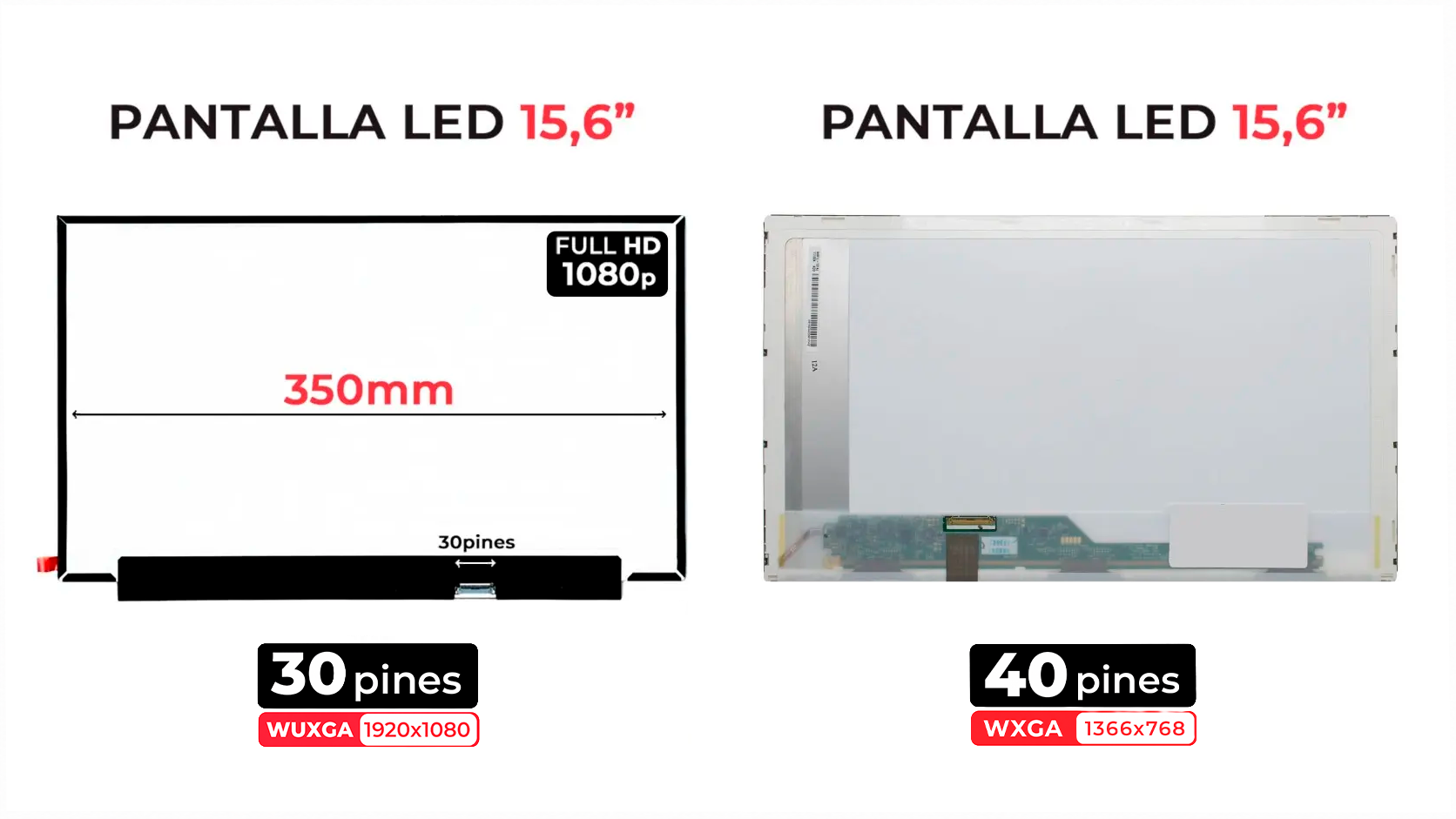

Comparação entre ecrãs de 30 e 40 pinos

Os conectores de 30 e 40 pinos não representam níveis de qualidade. Um ecrã não é melhor por ter mais contactos: cada configuração responde a uma interface, uma cablagem e características concretas.

• 30 pinos eDP: é uma ligação habitual em ecrãs não táteis de portáteis modernos. Pode encontrar-se em diferentes resoluções e tecnologias, por isso também devem ser verificadas a referência, os Hz, a posição do conector e os encaixes.
• 40 pinos eDP de 0,5 mm: é utilizado em diferentes painéis, incluindo modelos com maior resolução ou frequência. A coincidência física não garante que a cablagem, as linhas eDP ou a alimentação sejam compatíveis.
• 40 pinos eDP de 0,4 mm: utiliza um conector mais compacto. Não pode ser ligado a um cabo de 0,5 mm e aparece em determinados painéis finos ou de alto desempenho.
• 40 pinos para função tátil: algumas configurações integram sinais adicionais para o digitalizador, enquanto outras utilizam um cabo tátil independente. Deve verificar-se o conjunto completo.
• 40 pinos LVDS: pertence principalmente a gerações anteriores. Embora tenha o mesmo número de contactos que um painel eDP, ambas as interfaces não são intercambiáveis.

E os conectores de 20, 50 pinos ou outros formatos?

Existem ligações menos habituais e designs específicos de certos fabricantes. Nestes casos, é ainda mais importante procurar a referência completa e consultar a ficha técnica, porque o número de pinos por si só não identifica o sinal nem a compatibilidade.

É possível instalar um ecrã com mais resolução ou mais Hz?

Em alguns modelos é possível melhorar o painel, mas isso não deve ser dado como garantido. Para que a modificação funcione, devem ser compatíveis a placa-mãe, o cabo do ecrã, a interface, o número de linhas eDP, a resolução, a frequência e a montagem física.

A substituição pelo mesmo painel ou por uma equivalência comprovada é a opção mais segura. Mudar para um ecrã com mais resolução, mais Hz ou função tátil exige verificar se o portátil saiu de fábrica com essa variante ou se existe documentação técnica que confirme a compatibilidade.

Os adaptadores e cabos conversores não transformam automaticamente qualquer ecrã num ecrã compatível. Numa reparação normal, é preferível evitar modificações improvisadas que possam causar falhas de imagem, brilho ou alimentação.

Como escolher corretamente um ecrã de portátil de 40 pinos

1. Desmonte apenas o indispensável e localize a etiqueta: fotografe a referência completa antes de retirar o painel.
2. Confirme as dimensões: as polegadas são medidas na diagonal e não incluem a moldura. Pode consultar como saber as polegadas do seu portátil se o dado não aparecer claramente.
3. Compare a ligação: verifique interface, número de pinos, pitch, posição e orientação do conector.
4. Verifique as características: resolução, frequência, tecnologia, acabamento e função tátil.
5. Verifique a montagem: espessura, brackets, patilhas, adesivos e parafusos devem coincidir.

Um mesmo modelo de portátil pode ter sido comercializado com vários ecrãs conforme a configuração, o mercado ou a data de fabrico. Por isso, a referência do painel original costuma ser mais fiável do que procurar apenas pelo nome comercial do equipamento.

Erros habituais ao comprar um ecrã de 40 pinos

• Escolhê-lo apenas pelo modelo comercial do portátil.
• Assumir que todos os ecrãs Full HD de 40 pinos são iguais.
• Confundir eDP com LVDS.
• Não verificar se o pitch é de 0,4 ou 0,5 mm.
• Ignorar a posição do conector, a espessura ou os encaixes.
• Tentar ligar ou desligar o painel com a bateria interna ligada.

Também é um erro comparar apenas fotografias. Dois painéis podem parecer idênticos pela frente e utilizar uma eletrónica ou uma distribuição de contactos diferente.

Segurança durante a instalação

Antes de manipular o conector, desligue completamente o portátil, desligue o carregador e, sempre que possível, desligue a bateria interna. Não ligue nem retire o cabo do ecrã enquanto o equipamento tiver alimentação.

Trabalhe sobre uma superfície limpa e não condutora. Evite tocar nos contactos e não dobre o cabo mais do que o necessário. A eletricidade estática e um mau alinhamento podem danificar tanto o painel como a placa-mãe.

Antes de fechar a moldura, realize uma verificação controlada da imagem, brilho, resolução, frequência e função tátil, sem manipular o conector enquanto o portátil estiver ligado.

Conclusão: como acertar num ecrã de 40 pinos

Um ecrã de portátil de 40 pinos só será compatível quando coincidirem as suas características elétricas, eletrónicas, físicas e mecânicas. O número de contactos é um dado necessário, mas nunca suficiente.

A referência completa do painel original deve ser o ponto de partida. Depois, é necessário verificar a interface, o pitch, a posição do conector, a resolução, os Hz, o sistema tátil, a espessura e os encaixes.

Realizar estas verificações antes de comprar reduz o risco de incompatibilidade e evita forçar conectores ou instalar um painel que não pode funcionar corretamente com o portátil.
