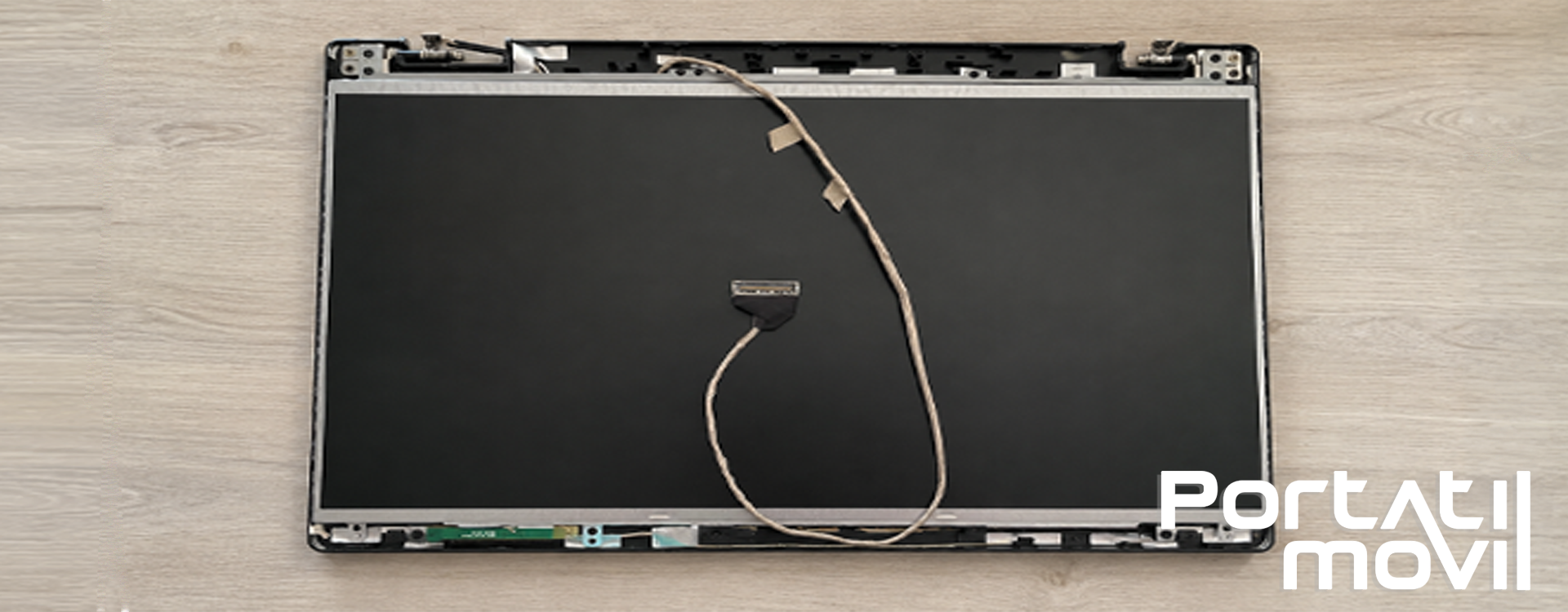

Come scegliere un connettore per lo schermo di un computer portatile a 40 pin.

Scegliere uno schermo per portatile a 40 pin richiede di verificare molto più delle dimensioni e della risoluzione. Due pannelli possono avere 40 contatti e sembrare identici, ma utilizzare un'interfaccia, un passo del connettore o una distribuzione dei segnali diversa.

Il numero di pin indica solo quanti contatti ha il connettore. Per confermare la compatibilità devono coincidere anche la tecnologia eDP o LVDS, la posizione del connettore, il pitch, la risoluzione, la frequenza di aggiornamento, il sistema touch, i fissaggi e la referenza esatta del pannello.

Cosa significa davvero che uno schermo abbia 40 pin?

Il connettore collega il pannello alla scheda madre tramite il cavo flat dello schermo. Attraverso questo collegamento vengono trasmessi il segnale video, l'alimentazione e i comandi necessari per controllare funzioni come la retroilluminazione o la luminosità.

A prima vista, due connettori possono sembrare uguali. Tuttavia, la distribuzione interna dei loro contatti può variare. Per questo uno schermo può inserirsi fisicamente e, nonostante ciò, non mostrare immagini, restare senza retroilluminazione o funzionare in modo instabile.

eDP e LVDS non sono intercambiabili

Le due interfacce che generano più confusione sono eDP e LVDS. eDP, abbreviazione di Embedded DisplayPort, è comune nei portatili moderni. LVDS appartiene a una generazione precedente ed è ancora presente in determinati dispositivi.

Entrambe le interfacce possono utilizzare connettori a 40 pin, ma trasmettono il segnale in modo diverso. Un pannello eDP non sostituisce direttamente uno LVDS, né il contrario, anche se il connettore ha lo stesso numero di contatti.

Perché esistono così tanti schermi per portatile a 40 pin?

Il connettore a 40 pin appare in configurazioni molto diverse. Può essere utilizzato in pannelli con maggiore risoluzione, frequenze di aggiornamento elevate, sistemi touch o formati compatti. Questo non significa che tutti questi schermi condividano lo stesso collegamento interno.

Risoluzioni e frequenze di aggiornamento superiori

Uno schermo con maggiore risoluzione o una frequenza di aggiornamento elevata deve trasmettere più informazioni. Alcune configurazioni eDP a 40 pin sono preparate per questa larghezza di banda, ma la compatibilità dipende anche dal numero di linee eDP supportate dal portatile, dal cavo e dall'elettronica della scheda madre.

Non basta sostituire un pannello da 60 Hz con uno da 120 Hz, 144 Hz o 165 Hz solo perché entrambi hanno 40 pin. Il dispositivo deve essere progettato per quella frequenza e utilizzare un cavo compatibile.

Schermi touch

In alcuni portatili convertibili, il connettore integra segnali aggiuntivi per il digitalizzatore touch. In altri dispositivi, la funzione touch utilizza un cavo indipendente. Pertanto, uno schermo touch a 40 pin non deve essere confuso con un pannello eDP convenzionale a 40 pin.

Quando si sostituisce un gruppo touch può essere necessario verificare anche il digitalizzatore, il vetro, la cornice, i sensori e il cablaggio specifico del modello.

Qualità dell'immagine e tecnologia del pannello

Il numero di pin non determina se uno schermo è IPS, TN o di un'altra tecnologia. Non definisce da solo neppure luminosità, copertura colore, contrasto o angoli di visione. Per comprendere queste differenze conviene consultare cos'è uno schermo IPS e come influisce sull'immagine.

Non comprare uno schermo solo in base al numero di pin

Cercare “schermo Full HD a 40 pin” può servire come punto di partenza, ma non conferma la compatibilità. Prima di effettuare l'ordine devono essere verificati diversi dati del pannello originale.

• Referenza completa: identifica il produttore, la famiglia e la revisione concreta del pannello.
• Interfaccia: eDP e LVDS non sono equivalenti.
• Pitch: la distanza tra i contatti può essere di 0,4 mm, 0,5 mm o un'altra misura.
• Posizione del connettore: devono coincidere lato, orientamento e posizione fisica.
• Prestazioni e montaggio: risoluzione, Hz, sistema touch, spessore, fissaggi e finitura devono essere compatibili.

Il processo corretto consiste nell'identificare prima il pannello originale e poi cercare un'equivalenza verificata. La guida su come acquistare uno schermo per il portatile approfondisce i criteri generali da controllare prima di scegliere un ricambio.

Caratteristiche tecniche da controllare

Tipo di segnale: eDP o LVDS

L'interfaccia è uno dei primi dati che devono coincidere. Una differenza tra eDP e LVDS impedisce una sostituzione diretta, anche se il pannello ha gli stessi pollici, la stessa risoluzione e lo stesso numero di pin.

Pitch o distanza tra i contatti

Il pitch indica la distanza tra i contatti del connettore. Negli schermi eDP a 40 pin sono comuni i formati da 0,4 mm e 0,5 mm. La differenza è piccola a prima vista, ma sufficiente perché il cavo non si inserisca.

Un connettore non deve mai essere installato a pressione. Se non entra naturalmente, è necessario interrompere il montaggio e ricontrollare il tipo di pannello e di cavo.

Posizione del connettore e compatibilità fisica

Il connettore può trovarsi nella zona inferiore sinistra, centrale o destra del pannello. Può variare anche il suo orientamento. Anche se il cavo arriva fisicamente, forzarlo o piegarlo eccessivamente può danneggiarlo.

Inoltre, devono coincidere lo spessore dello schermo, i bracket laterali, le linguette di fissaggio e la distribuzione delle viti. Alcuni portatili utilizzano pannelli senza supporti laterali fissati con adesivo.

Risoluzione, frequenza e linee eDP

La risoluzione e la frequenza di aggiornamento devono essere compatibili con il cavo e la scheda madre. Le connessioni eDP possono utilizzare diverse configurazioni di linee dati, quindi uno schermo con prestazioni superiori non funzionerà sempre su un dispositivo preparato per un pannello più semplice.

Deve essere verificato anche che la risoluzione mantenga un rapporto adeguato con le dimensioni dello schermo e con la configurazione originale del portatile. La nostra guida su quale risoluzione dello schermo scegliere aiuta a comprendere queste differenze.

Pannello touch o non touch

Uno schermo touch può richiedere segnali aggiuntivi, un digitalizzatore specifico e un gruppo fisico diverso. Non deve essere sostituito con un pannello non touch —o viceversa— senza verificare il cablaggio, il montaggio e la compatibilità elettronica del dispositivo.

Finitura, tecnologia e retroilluminazione

Opaco e lucido possono essere intercambiabili in alcuni casi se il resto delle specifiche coincide, ma il risultato visivo cambia. Puoi consultare le differenze tra uno schermo per portatile opaco o lucido. Conviene inoltre verificare la tecnologia del pannello, la luminosità, la retroilluminazione e la copertura colore.

Confronto tra schermi a 30 e 40 pin

I connettori a 30 e 40 pin non rappresentano livelli di qualità. Uno schermo non è migliore perché ha più contatti: ogni configurazione corrisponde a un'interfaccia, a un cablaggio e a prestazioni concrete.

• 30 pin eDP: è una connessione comune negli schermi non touch dei portatili moderni. Può trovarsi in diverse risoluzioni e tecnologie, quindi devono essere controllati anche la referenza, gli Hz, la posizione del connettore e i fissaggi.
• 40 pin eDP da 0,5 mm: viene utilizzato in diversi pannelli, inclusi modelli con maggiore risoluzione o frequenza. La corrispondenza fisica non garantisce che il cablaggio, le linee eDP o l'alimentazione siano compatibili.
• 40 pin eDP da 0,4 mm: utilizza un connettore più compatto. Non può essere collegato a un cavo da 0,5 mm ed è presente in determinati pannelli sottili o ad alte prestazioni.
• 40 pin per funzione touch: alcune configurazioni integrano segnali aggiuntivi per il digitalizzatore, mentre altre utilizzano un cavo touch indipendente. Deve essere controllato l'intero gruppo.
• 40 pin LVDS: appartiene principalmente a generazioni precedenti. Anche se ha lo stesso numero di contatti di un pannello eDP, le due interfacce non sono intercambiabili.

E i connettori da 20, 50 pin o altri formati?

Esistono connessioni meno comuni e design specifici di alcuni produttori. In questi casi è ancora più importante cercare la referenza completa e consultare la scheda tecnica, perché il numero di pin da solo non identifica il segnale né la compatibilità.

Si può installare uno schermo con più risoluzione o più Hz?

In alcuni modelli è possibile migliorare il pannello, ma non deve essere dato per scontato. Perché la modifica funzioni devono essere compatibili la scheda madre, il cavo dello schermo, l'interfaccia, il numero di linee eDP, la risoluzione, la frequenza e il montaggio fisico.

La sostituzione con lo stesso pannello o con un'equivalenza verificata è l'opzione più sicura. Passare a uno schermo con più risoluzione, più Hz o funzione touch richiede di verificare che il portatile sia uscito di fabbrica con quella variante o che esista documentazione tecnica che confermi la compatibilità.

Gli adattatori e i cavi convertitori non rendono automaticamente compatibile qualsiasi schermo. In una riparazione normale è preferibile evitare modifiche improvvisate che possano provocare problemi di immagine, luminosità o alimentazione.

Come scegliere correttamente uno schermo per portatile a 40 pin

1. Smonta solo il necessario e individua l'etichetta: fotografa la referenza completa prima di rimuovere il pannello.
2. Conferma le dimensioni: i pollici si misurano in diagonale e non includono la cornice. Puoi consultare come sapere i pollici del tuo portatile se il dato non appare chiaramente.
3. Confronta il collegamento: verifica interfaccia, numero di pin, pitch, posizione e orientamento del connettore.
4. Controlla le prestazioni: risoluzione, frequenza, tecnologia, finitura e funzione touch.
5. Verifica il montaggio: spessore, bracket, linguette, adesivi e viti devono coincidere.

Uno stesso modello di portatile può essere stato commercializzato con diversi schermi a seconda della configurazione, del mercato o della data di produzione. Per questo la referenza del pannello originale è solitamente più affidabile rispetto alla ricerca solo tramite il nome commerciale del dispositivo.

Errori comuni quando si acquista uno schermo a 40 pin

• Sceglierlo solo in base al modello commerciale del portatile.
• Dare per scontato che tutti gli schermi Full HD a 40 pin siano uguali.
• Confondere eDP con LVDS.
• Non verificare se il pitch è da 0,4 o 0,5 mm.
• Ignorare la posizione del connettore, lo spessore o i fissaggi.
• Tentare di collegare o scollegare il pannello con la batteria interna collegata.

È un errore anche confrontare solo le fotografie. Due pannelli possono sembrare identici frontalmente e utilizzare un'elettronica o una distribuzione dei contatti diversa.

Sicurezza durante l'installazione

Prima di manipolare il connettore, spegni completamente il portatile, scollega il caricatore e, quando possibile, scollega la batteria interna. Non collegare né rimuovere il cavo dello schermo mentre il dispositivo è alimentato.

Lavora su una superficie pulita e non conduttiva. Evita di toccare i contatti e non piegare il cavo più del necessario. L'elettricità statica e un cattivo allineamento possono danneggiare sia il pannello sia la scheda madre.

Prima di chiudere la cornice, esegui un controllo guidato di immagine, luminosità, risoluzione, frequenza e funzione touch, senza manipolare il connettore mentre il portatile è acceso.

Conclusione: come scegliere correttamente uno schermo a 40 pin

Uno schermo per portatile a 40 pin sarà compatibile solo quando coincidono le sue caratteristiche elettriche, elettroniche, fisiche e meccaniche. Il numero di contatti è un dato necessario, ma mai sufficiente.

La referenza completa del pannello originale deve essere il punto di partenza. Dopo bisogna controllare interfaccia, pitch, posizione del connettore, risoluzione, Hz, sistema touch, spessore e fissaggi.

Eseguire questi controlli prima dell'acquisto riduce il rischio di incompatibilità ed evita di forzare connettori o installare un pannello che non può funzionare correttamente con il portatile.
