Desmontar portátil HP Omen 15-ax000 | Tutorial

Tutorial de como desmontar el portátil HP Omen 15-ax000.

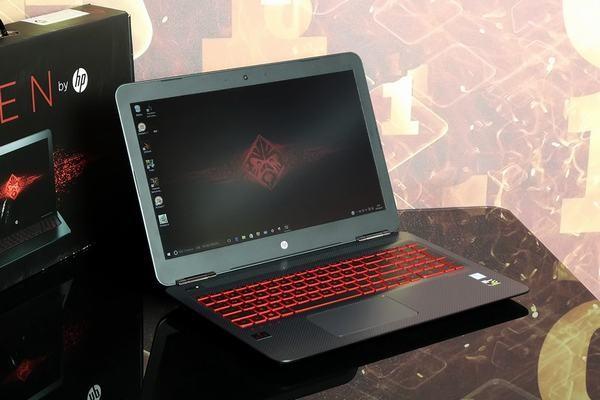

El portátil HP OMEN 15-ax016TX es un producto de gama media diseñado para juegos de gama alta y disfrutar de los contenidos multimedia de alta definición más recientes, en cualquier momento y en cualquier lugar. El OMEN 15 es uno de los portátiles más delgado y ligero, de alta velocidad de 4 GB de RAM DDR4, Intel Core i5-6300HQ procesador de 6 ª generación y una tarjeta gráfica NVIDIA GeForce GTX 960M para obtener el máximo rendimiento al ejecutar los juegos más exigentes en los ajustes más altos a alta velocidad de fotograma. La pantalla de 1080p se combina con Bang andamp; Olufsen para proporcionar una experiencia multimedia de primera calidad y llevar su juego y entretenimiento al máximo nivel.

Aun conteniendo un amplio hardware, el sistema tiene un grueso de apenas 0.96 "y pesa solamente 2,2 Kg. Junto con la batería de iones de litio de 3 celdas, el portátil puede funcionar hasta 6 horas de duración con la batería cargada completamente.



desmontar portatil HP Omen 15-ax000 piezas

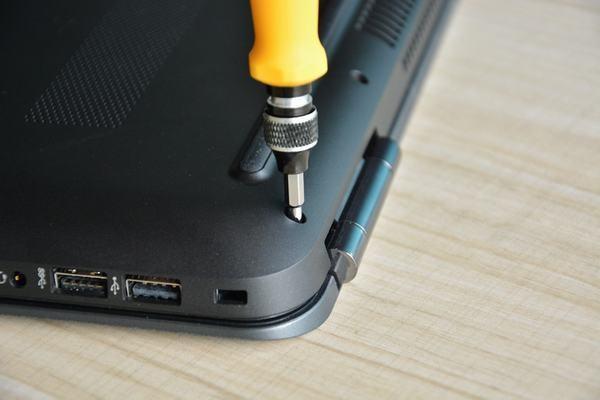

En primer lugar, retire todos los tornillos visibles de la caja inferior.



desmontar portatil HP Omen 15-ax000 piezas

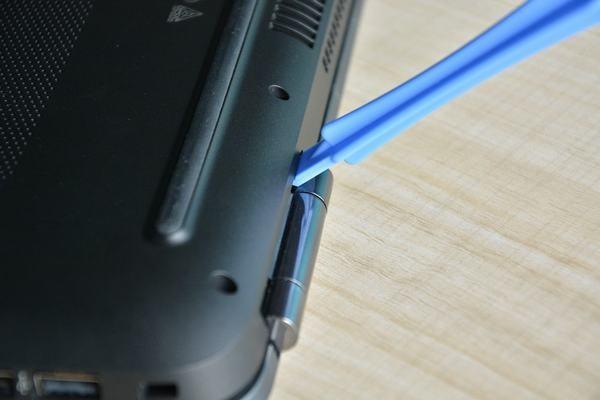

Inicia el levantamiento de la caja inferior de la bisagra LCD izquierda.
Hay muchos clips que aseguran la caja inferior. Por favor, sea paciente, no dañe los clips de la caja inferior.



desmontar portatil HP Omen 15-ax000 piezas



No hay cable conectado a la caja inferior, por lo que puede quitarlo directamente.

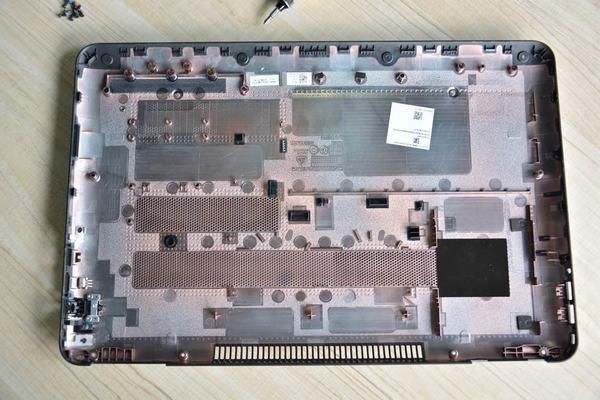

Usted puede ver una gran área de la ventilación en el caso inferior.



desmontar portatil HP Omen 15-ax000 piezas



Esta es la estructura interna de HP Omen 15-ax000. El cambio más intuitivo es que la placa base del portátil con una placa base azul, familiarizado con el estilo de HP. El área más grande en la esquina inferior derecha es la batería. La generación anterior de la batería es externa, extraíble, y ahora está incorporada. Doble sistema de disco duro, dos ranuras de memoria, dos ventiladores de refrigeración.



desmontar portatil HP Omen 15-ax000 piezas

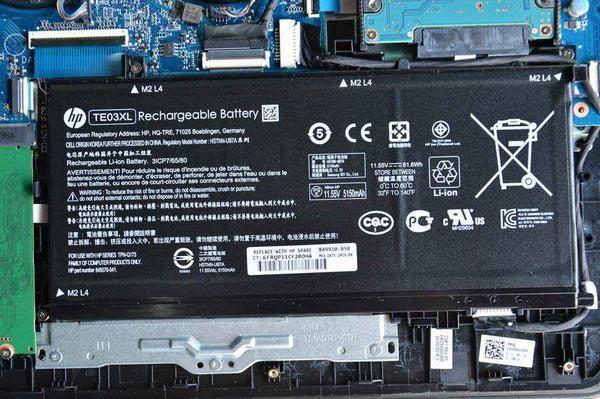

HP Omen 15-ax000 viene con una batería Li-ion de 11.55V, 5150mAh, 61.6Wh, HP P / N: HSTNN-UB71.
Gracias a la sexta generación de procesador de baja potencia, hará que este portátil tenga una buena duración de batería.



desmontar portatil HP Omen 15-ax000 piezas

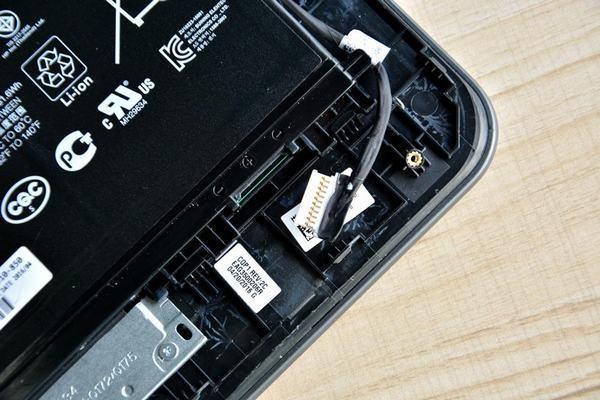

Antes de desmontar las otras piezas, lo primero que hay que hacer es desconectar la batería.
Desconecte el conector de la batería de la placa base y quite todos los tornillos que sujetan la batería.



omen



La batería es realmente delgada.




Desmontaje del portátil HP Omen 15-ax000

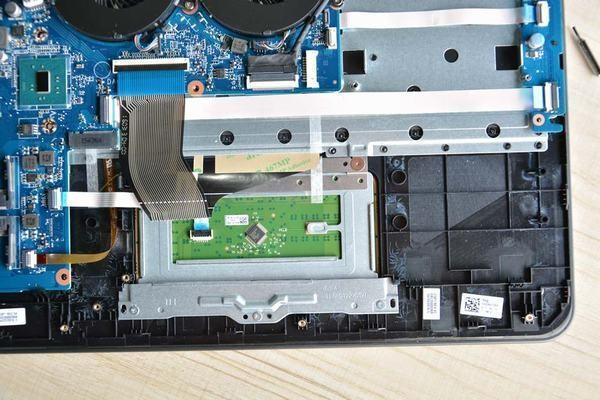

Bajo la batería, puede acceder al panel táctil.


Desmontaje del portátil HP Omen 15-ax000

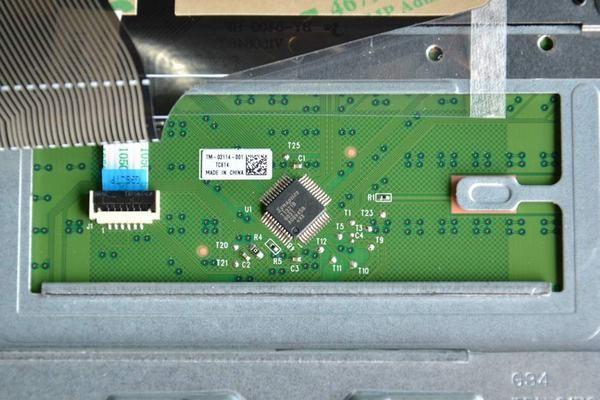

Aquí está la almohadilla táctil HP Omen 15-ax000.


x10


La mayoría de los juegos de ordenador portátil están utilizando SSD + disco duro mecánico, por un lado para garantizar la velocidad de inicio y ejecutar el programa, por otro lado para garantizar que el almacenamiento de archivos de gran tamaño.



desmontar portátil HP Omen 15-ax000

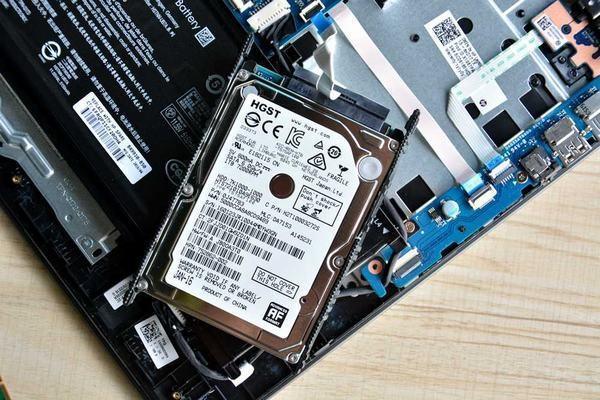

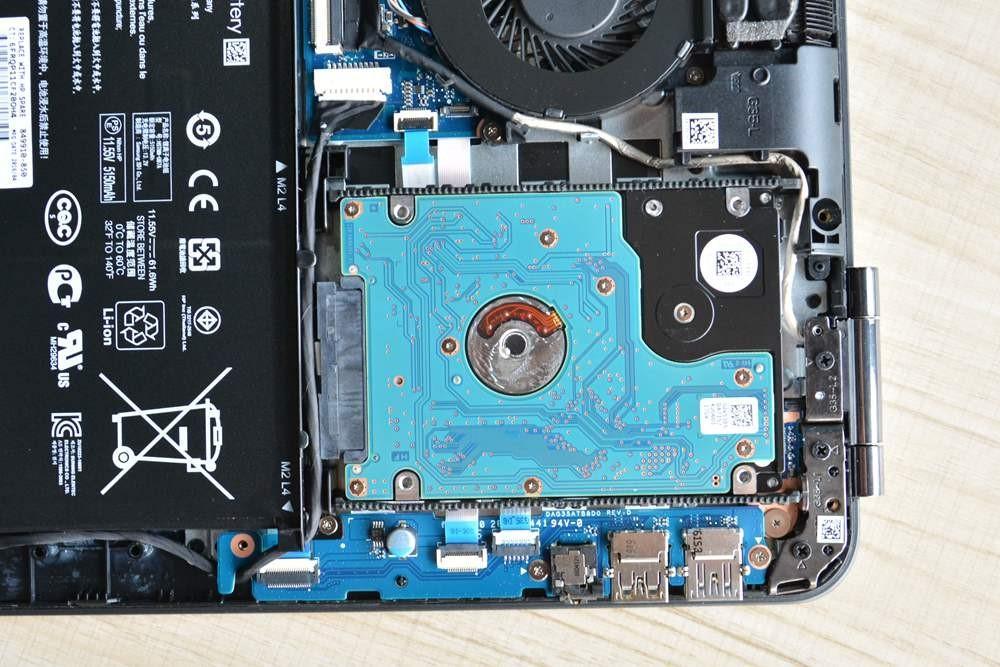

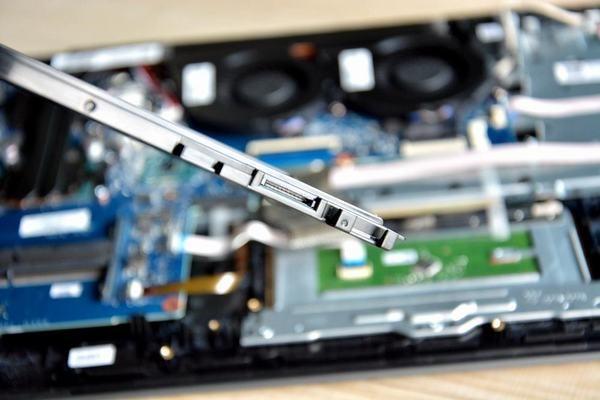

No hay tornillos que aseguren el módulo de la impulsión dura, usted puede quitarlo fácilmente.
El portátil viene con un disco duro SATA HGST 1TB 7200RPM. Si es necesario, puede actualizarlo a un disco duro de gran capacidad.




portátil HP Omen 15-ax000

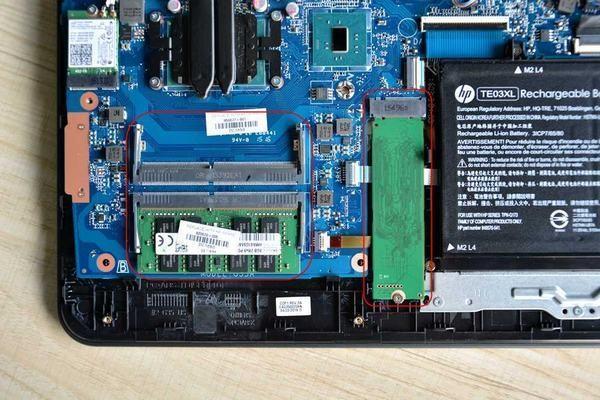

HP Omen 15-ax000 tiene dos ranuras de RAM, en este caso, sólo viene con un SK Hynix de 8 GB DDR4 RAM, puede agregar otro 8 GB de RAM a la ranura RAM de repuesto.
En el lado derecho está el Samsung 128GB M.2 SSD.


portátil HP Omen 15-ax000 piezas

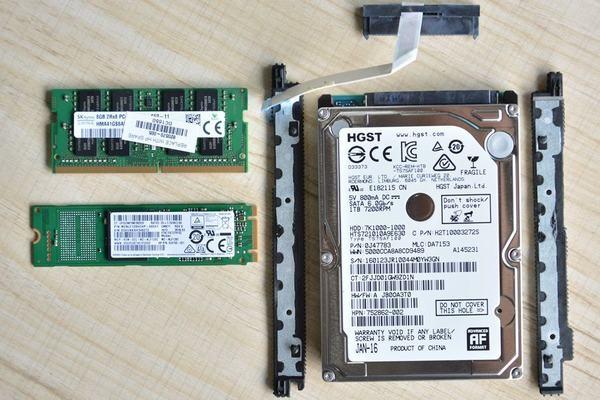

SK Memoria Hynix de 8GB, Samsung 128GB M.2 SSD, disco duro HGST 1TB 7200

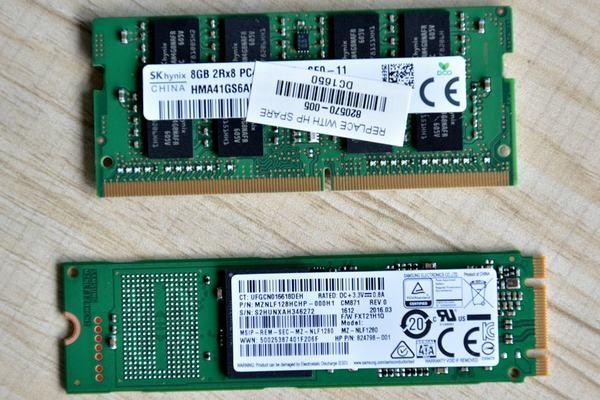

El número de pieza HP de la memoria es 820570-005.
El modelo SSD es MZNLF128HCHP-000H1.

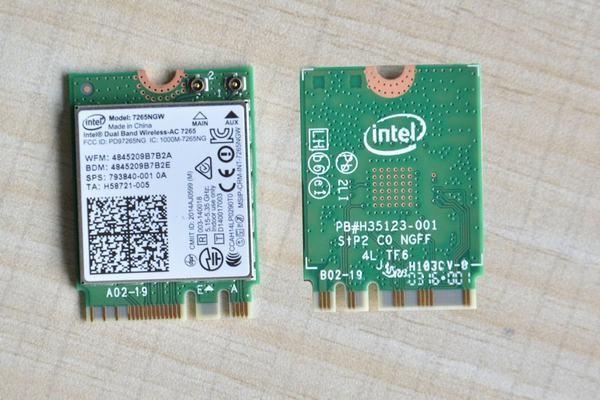

Tarjeta inalámbrica Intel® de doble banda inalámbrica AC 7265NGW, es compatible con 802.11ac, banda dual, 2 × 2 Wi-Fi + Bluetooth 4.0.

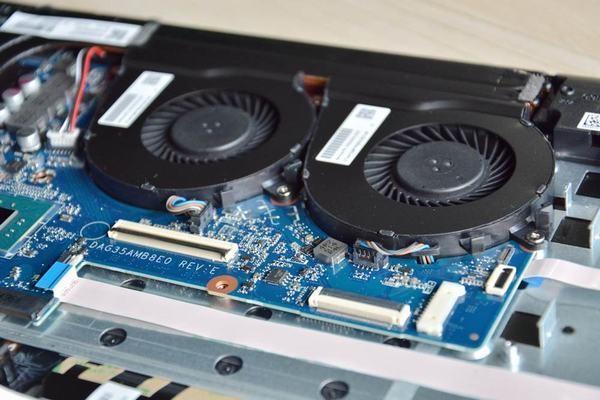

Desconecte dos cables del ventilador de refrigeración de la placa base.
Quite todos los tornillos que sujetan el ventilador de refrigeración.

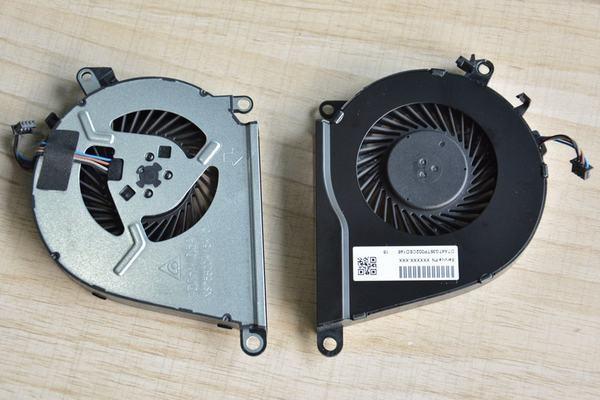

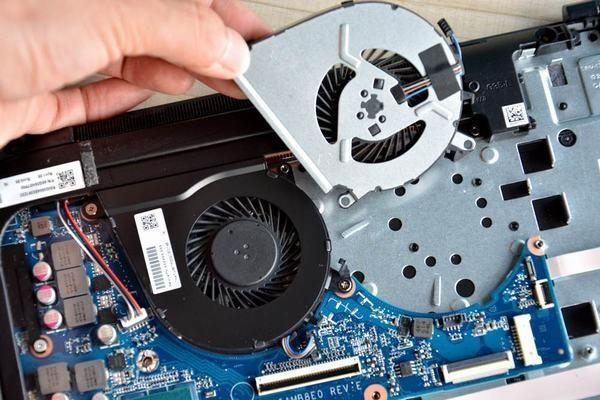

Retire el ventilador de refrigeración de la computadora portátil.

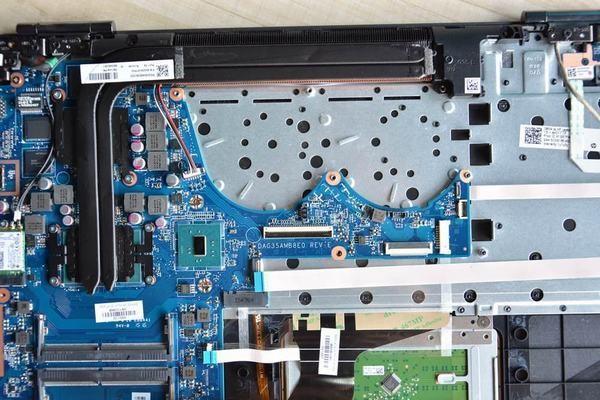

Como hemos dicho anteriormente, en relación con la generación anterior de Omen 15, este portátil ha cambiado mucho en la posición de los respiraderos de refrigeración, desde el lado en la disipación de calor de refrigeración trasera. Internamente, se puede ver el tubo de cobre doble lado a lado, la distancia a la terminal es realmente muy corta.

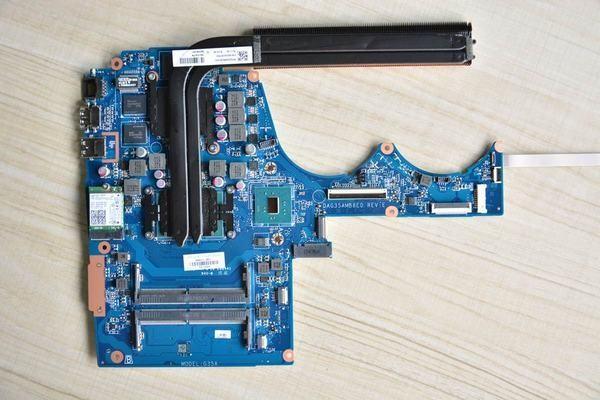

Aquí está la placa base HP Omen 15-ax000.

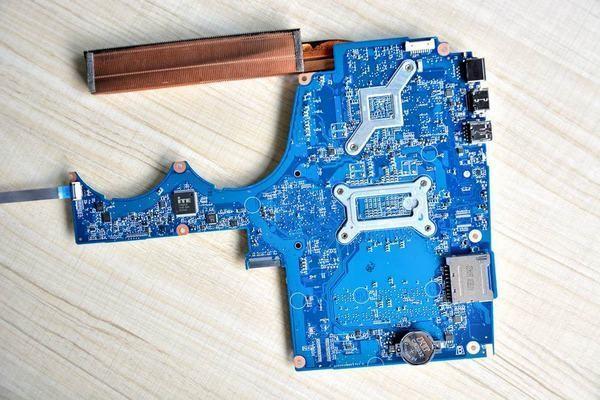

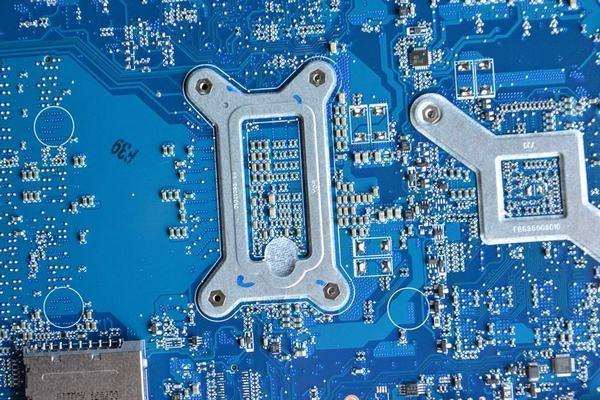

Detalles en la parte posterior de la placa base, y los componentes de soldadura y diseño.

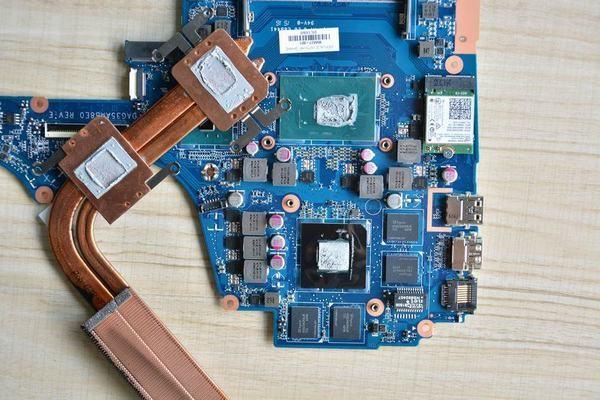

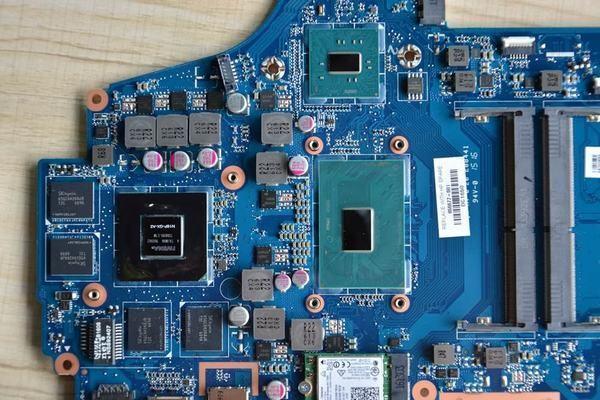

Retire los seis tornillos que sujetan el disipador de calor y retírelos. Puede obtener acceso a la tarjeta gráfica NVIDIA GeForce GTX 960M.

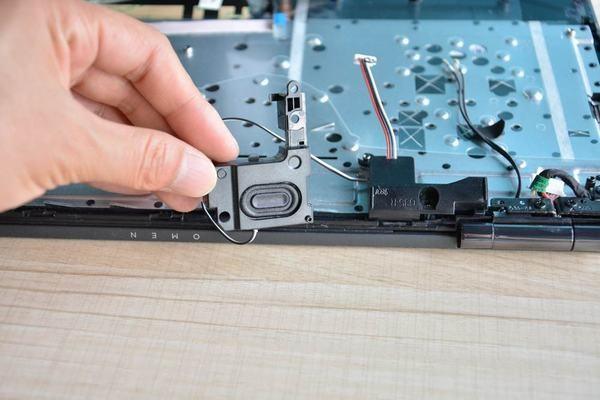

Aquí está el módulo del altavoz. Efecto de sonido no es malo, básicamente puede cumplir con las exigencias de audio y vídeo.
