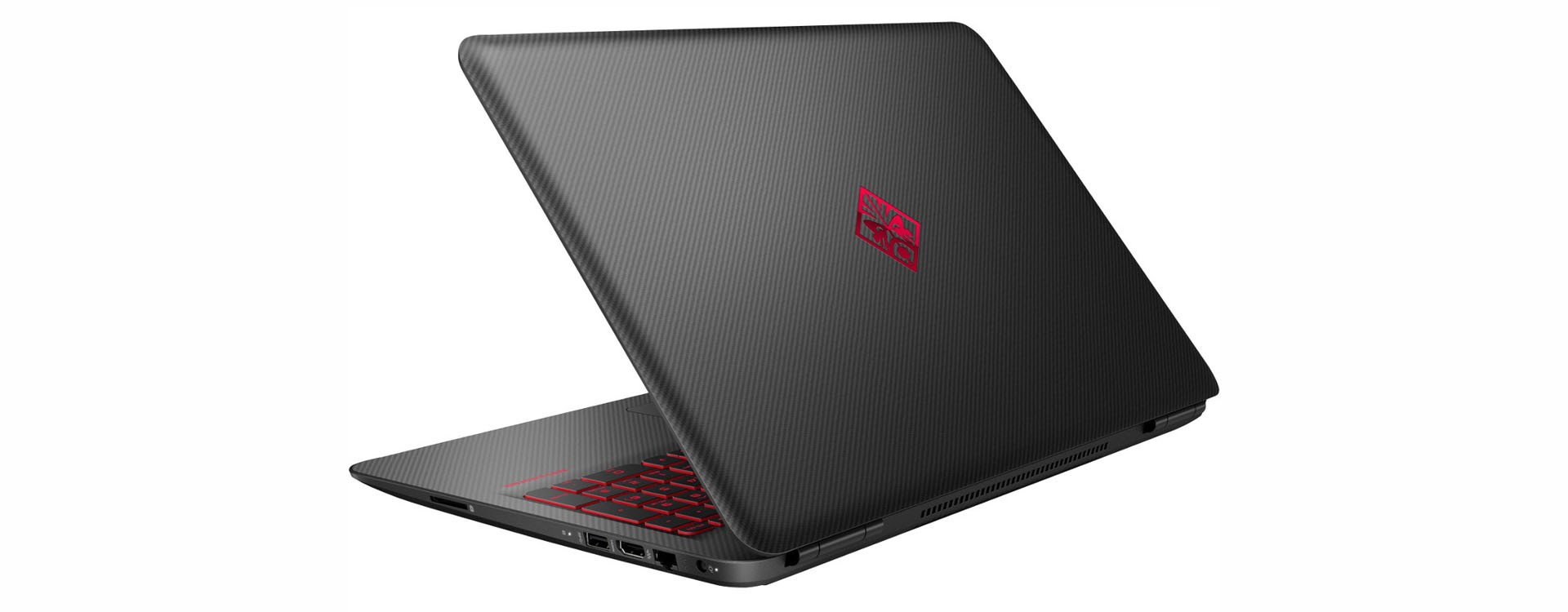

Tutorial su come smontare il portatile HP Omen 15-ax000.

Il portatile HP OMEN 15-ax016TX è un prodotto di fascia media progettato per il gaming di alto livello e per godere degli ultimi contenuti multimediali in alta definizione, ovunque e in qualsiasi momento. L'OMEN 15 è uno dei portatili più sottili e leggeri, con una velocità elevata grazie ai 4 GB di RAM DDR4, al processore Intel Core i5-6300HQ di 6ª generazione e alla scheda grafica NVIDIA GeForce GTX 960M, per ottenere le massime prestazioni nei giochi più esigenti con impostazioni elevate e una velocità di fotogrammi elevata. Lo schermo da 1080p è combinato con Bang andamp; Olufsen per offrire un'esperienza multimediale di prima qualità e portare il tuo gioco e intrattenimento al massimo livello.

Nonostante l'hardware avanzato, il sistema ha uno spessore di soli 0,96" e pesa solo 2,2 kg. Insieme alla batteria agli ioni di litio a 3 celle, il portatile può funzionare fino a 6 ore con una carica completa.



Per prima cosa, rimuovi tutte le viti visibili dal pannello inferiore.



Inizia a sollevare il pannello inferiore dalla cerniera LCD sinistra.
Ci sono molte clip che fissano il pannello inferiore. Ti preghiamo di essere paziente e di non danneggiare le clip del pannello inferiore.



Non ci sono cavi collegati al pannello inferiore, quindi puoi rimuoverlo direttamente.
Puoi vedere un'ampia area di ventilazione nel pannello inferiore.



Questa è la struttura interna dell'HP Omen 15-ax000. Il cambiamento più evidente è che la scheda madre del portatile è di colore blu, in linea con lo stile HP. L'area più grande nell'angolo inferiore destro è la batteria. La generazione precedente della batteria era esterna e rimovibile, mentre ora è integrata. Doppio sistema di disco rigido, due slot di memoria, due ventole di raffreddamento.



HP Omen 15-ax000 è dotato di una batteria Li-ion da 11,55V, 5150mAh, 61,6Wh, HP P/N: HSTNN-UB71.
Grazie alla sesta generazione di processori a basso consumo energetico, questo portatile offre una buona durata della batteria.



Prima di smontare le altre componenti, la prima cosa da fare è scollegare la batteria.
Scollega il connettore della batteria dalla scheda madre e rimuovi tutte le viti che fissano la batteria.



La batteria è davvero sottile.


Sotto la batteria, puoi accedere al touchpad.


Ecco il touchpad dell'HP Omen 15-ax000.


La maggior parte dei portatili da gaming utilizza SSD + hard disk meccanico per garantire velocità di avvio e di esecuzione dei programmi, oltre a una grande capacità di archiviazione per i file di grandi dimensioni.


Non ci sono viti che fissano il modulo del disco rigido, quindi puoi rimuoverlo facilmente.
Il portatile è dotato di un hard disk SATA HGST da 1TB 7200RPM. Se necessario, puoi aggiornarlo con un disco rigido di maggiore capacità.



HP OMEN 15-ax000 è dotato di uno slot SSD M.2, già occupato da un'unità SSD Samsung da 128 GB.


Puoi aggiornare l'SSD M.2 con un'unità di maggiore capacità se necessario.


HP OMEN 15-ax000 è dotato di due slot di memoria RAM. Il portatile viene fornito con due moduli da 4 GB DDR4, per un totale di 8 GB di RAM.
Se desideri aggiornare la RAM, puoi sostituire i moduli con due unità da 8 GB per ottenere un totale di 16 GB.


Questa è la scheda Wi-Fi Intel Dual Band Wireless-AC 8260.
Supporta la tecnologia Wi-Fi 802.11ac e Bluetooth 4.2.
Se necessario, puoi aggiornare la scheda Wi-Fi con una di nuova generazione.


Questa è la struttura di raffreddamento dell'HP OMEN 15-ax000, composta da due ventole e tre tubi di rame per il raffreddamento.
Per migliorare le prestazioni di raffreddamento, puoi pulire le ventole e sostituire la pasta termica della CPU e della GPU.


Per rimuovere il modulo di raffreddamento, prima scollega il connettore della ventola dalla scheda madre.
Poi, svita tutte le viti che fissano il modulo di raffreddamento.


Dopo aver rimosso il modulo di raffreddamento, puoi vedere la CPU e la GPU sulla scheda madre.
Se desideri migliorare le prestazioni termiche, puoi applicare una nuova pasta termica.


Questa è la scheda madre dell'HP OMEN 15-ax000.
Se desideri aggiornare la scheda madre o sostituire componenti difettosi, puoi rimuoverla svitando tutte le viti e scollegando tutti i cavi.


Sotto la scheda madre, puoi vedere il sistema di altoparlanti.
HP OMEN 15-ax000 è dotato di altoparlanti Bang andamp; Olufsen per un'esperienza audio premium.


Questa è la batteria CMOS.
Se il portatile non mantiene l'ora o le impostazioni del BIOS, puoi sostituire la batteria CMOS.


Per rimontare il portatile, segui semplicemente i passaggi in ordine inverso.
Assicurati che tutte le viti siano ben serrate e che tutti i cavi siano collegati correttamente.

Con questa guida, ora dovresti essere in grado di smontare e aggiornare il tuo portatile HP OMEN 15-ax000 senza problemi.
