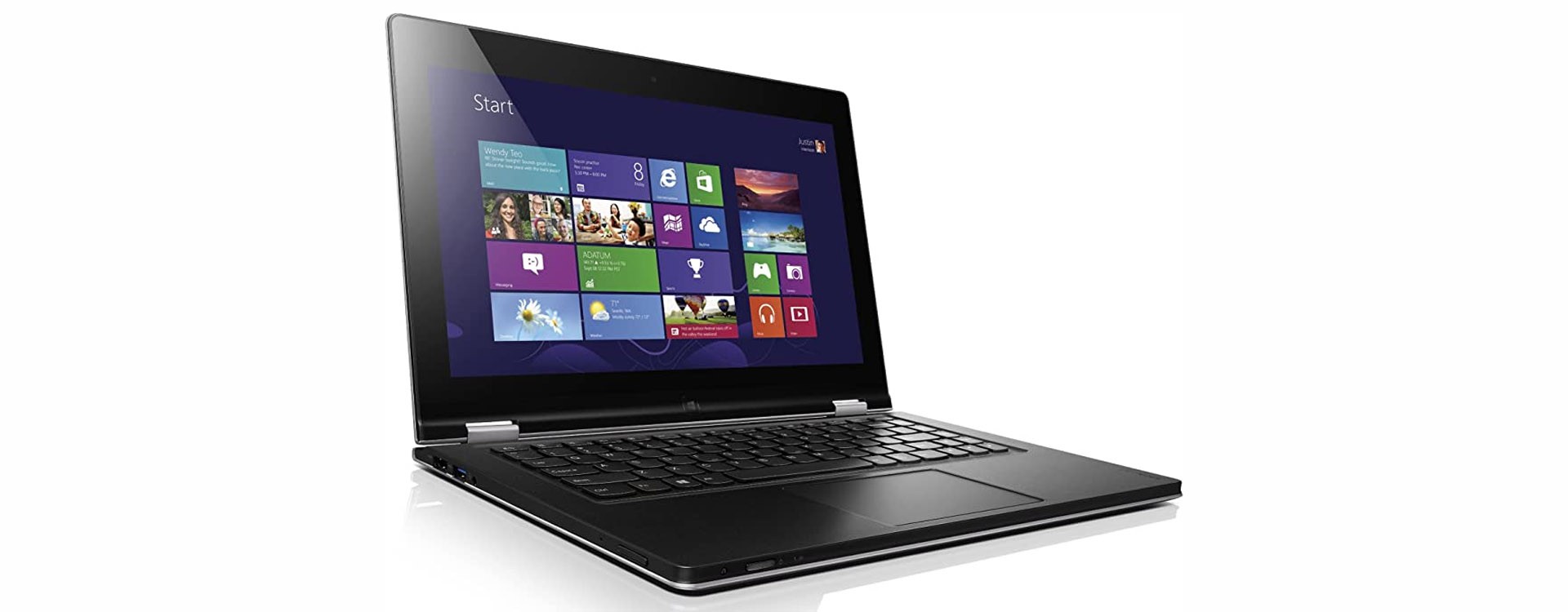

Cómo desmontar el portátil Lenovo IdeaPad Yoga 13. Por piezas. Paso a paso

Quite los cuatro tornillos de la carcasa inferior.

Dé la vuelta a su portátil. Levante el teclado con una palanca.

Levante el teclado y colóquelo en el reposamanos.

Ahora puede acceder al cable del teclado. Desbloquee extraiga el cable.

Se ha quitado el teclado.

Bajo el teclado, puede acceder a la RAM.

Quite los cinco tornillos que sujetan el reposamanos. Levante y quite el reposamanos.

La parte posterior del reposamanos, ahora se puede acceder al touchpad.

Touchpad

Botón de encendido, una tecla de recuperación de clave y un módulo indicador

Cuando se quita el reposamanos, puede acceder a los componentes internos, incluyendo batería, RAM, SSD, disipador de calor y ventilador de refrigeración, tarjeta inalámbrica y módulo bluetooth.

Antes de quitar otros componentes, necesitamos desconectar el conector de la batería de la placa base.

El portátil Lenovo IdeaPad Yoga 13 viene con una batería de Li-polímero de 14.8v, 54wh.

Quite un tornillo que asegura el SSD y lo sáquelo.

Portátil Lenovo IdeaPad Yoga 13, características Samsung MZ-MPC1280 / 0L1 128GB SSD.

Desconecte dos cables de antena y quite un tornillo. Ahora puede quitar la tarjeta inalámbrica y el módulo bluetooth.

Tarjeta Wireless y módulo bluetooth

Disipador de calor y ventilador de refrigeración

El ventilador de refrigeración SUNON

Lenovo IdeaPad Yoga 13, módulo de altavoces

Procesador Intel

Tarjeta madre

Bisagra LCD izquierda

Bisagra LCD derecha

Panel de control táctil
