Cómo desmontar el portátil HP Envy 15-ae000

En esta guía, explicaremos cómo desmontar el portátil HP Envy 15-ae000 para quitar la caja inferior, la batería, el disco duro, la RAM, la tarjeta inalámbrica, el ventilador de refrigeración y la placa base. Consultando esta guía, puede actualizar y reparar su HP Envy 15-ae000.

Retire los doce tornillos que sujetan la caja inferior.

Levante cuidadosamente y retire la caja inferior.

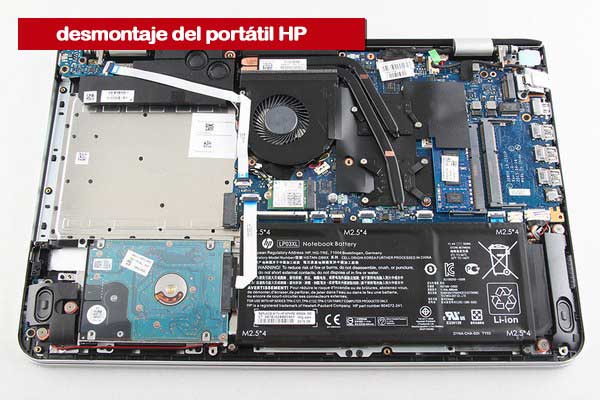

Una vez retirada la caja inferior, puede acceder a los componentes internos, como la batería, el disco duro, la RAM, la tarjeta inalámbrica, los altavoces, el disipador de calor y el ventilador de refrigeración.

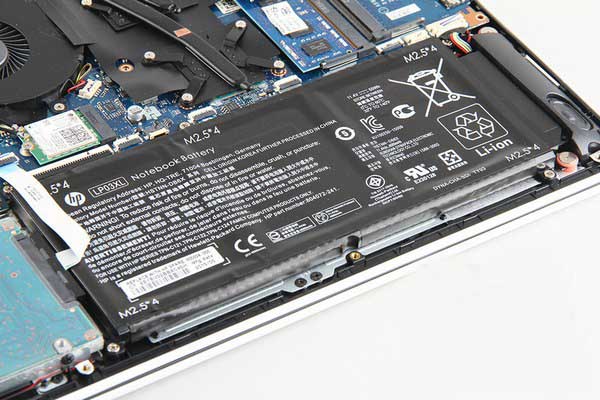

El portátil HP Envy 15-ae000 viene con una batería de 11.4v, 55wh. Part number HP: HSTNN-DB6X.
Desconecte el cable de alimentación de la batería de la placa base.
Retire todos los tornillos que aseguran la batería.

Con la batería quitada, ya puede tener acceso a la batería y al touchpad del Cmos.

En el siguiente paso, retiraremos el módulo del disco duro.

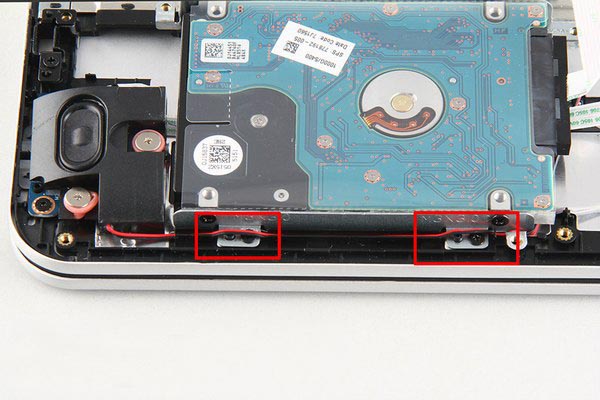

Como puede ver, el cable del altavoz cubre el módulo del disco duro, por lo que necesitamos quitar primero el altavoz.

Retire los dos tornillos que sujetan el módulo de altavoz y sáquelo.
Retire todos los tornillos que sujetan el módulo del disco duro.

El portátil HP Envy 15-ae000 viene con un disco duro HGST 1TB 5400RPM, número de pieza del hp: 678311-003.

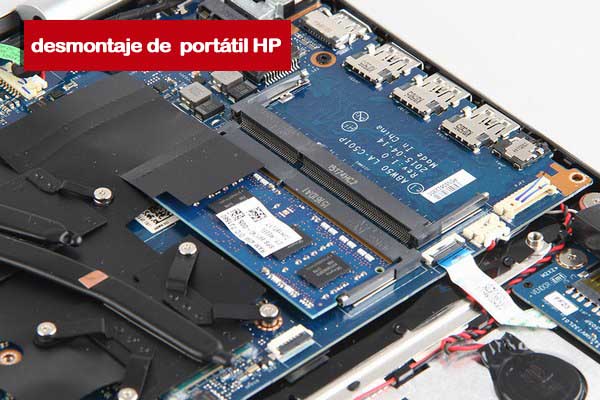

El portátil HP Envy 15-ae000 tiene dos ranuras de memoria RAM. Viene con un hynix SK 4GB PC3L-12800S RAM.

Aquí está la tarjeta inalámbrica Intel Dual Band Wireless-AC 3160 inalámbrica.

SK hynix 4GB PC3L-12800S RAM

El número de pieza de la memoria RAM es 691740-005.

Intel inalámbrico de banda dual-AC 3160 tarjeta inalámbrica, HP modelo: 784644-005.

Quite todos los tornillos que aseguran el disipador de calor y el ventilador de enfriamiento.
Desconecte el cable del ventilador de refrigeración de la placa base.

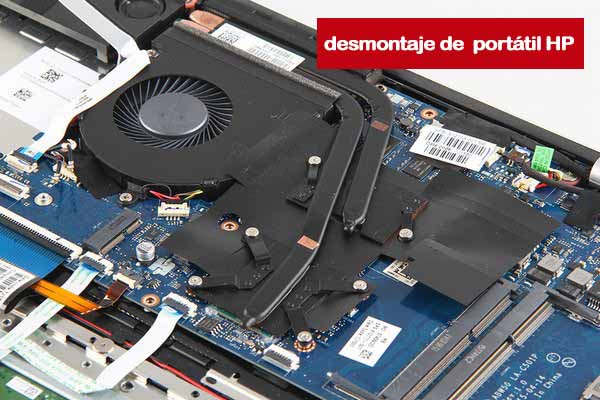

Aquí está el disipador de calor y módulo de ventilador de refrigeración.

Ahora retire todos los tornillos que sujetan la placa base.
Desconecte todos los cables que conectan la placa base.

Tarjeta gráfica NVIDIA GeForce GTX950M
Procesador Intel® Core ™ i5-5200U (3M Cache, hasta 2.70 GHz)

Tarjeta madre HP Envy 15-ae000

El portátil HP Envy 15-ae000 tiene cuatro módulos de altavoz.

Gracias por leer y esperamos que le haya servido de provecho.
