Comment démonter l’ordinateur portable HP Envy 15-ae000

Dans ce guide, nous expliquerons comment démonter l’ordinateur portable HP Envy 15-ae000 afin de retirer le capot inférieur, la batterie, le disque dur, la RAM, la carte sans fil, le ventilateur de refroidissement et la carte mère. En consultant ce guide, vous pourrez mettre à niveau et réparer votre HP Envy 15-ae000.

Retirez les douze vis qui fixent le capot inférieur.

Soulevez délicatement et retirez le capot inférieur.

Une fois le capot inférieur retiré, vous pouvez accéder aux composants internes, notamment la batterie, le disque dur, la RAM, la carte sans fil, les haut-parleurs, le dissipateur thermique et le ventilateur de refroidissement.

L’ordinateur portable HP Envy 15-ae000 est équipé d’une batterie de 11,4V, 55Wh. Référence HP : HSTNN-DB6X.
Déconnectez le câble d’alimentation de la batterie de la carte mère.
Retirez toutes les vis qui fixent la batterie.

Une fois la batterie retirée, vous pouvez accéder à la pile CMOS et au pavé tactile.

À l’étape suivante, nous retirerons le module du disque dur.

Comme vous pouvez le voir, le câble du haut-parleur recouvre le module du disque dur, nous devons donc d’abord retirer le haut-parleur.

Retirez les deux vis qui fixent le module du haut-parleur et sortez-le.
Retirez toutes les vis qui fixent le module du disque dur.

L’ordinateur portable HP Envy 15-ae000 est équipé d’un disque dur HGST 1TB 5400RPM, référence HP : 678311-003.

L’ordinateur portable HP Envy 15-ae000 dispose de deux emplacements de mémoire RAM. Il est livré avec une RAM SK hynix 4GB PC3L-12800S.

Voici la carte sans fil Intel Dual Band Wireless-AC 3160.

SK hynix 4GB PC3L-12800S RAM

La référence de la mémoire RAM est 691740-005.

Carte sans fil Intel Dual Band Wireless-AC 3160, modèle HP : 784644-005.

Retirez toutes les vis qui fixent le dissipateur thermique et le ventilateur de refroidissement.
Déconnectez le câble du ventilateur de refroidissement de la carte mère.

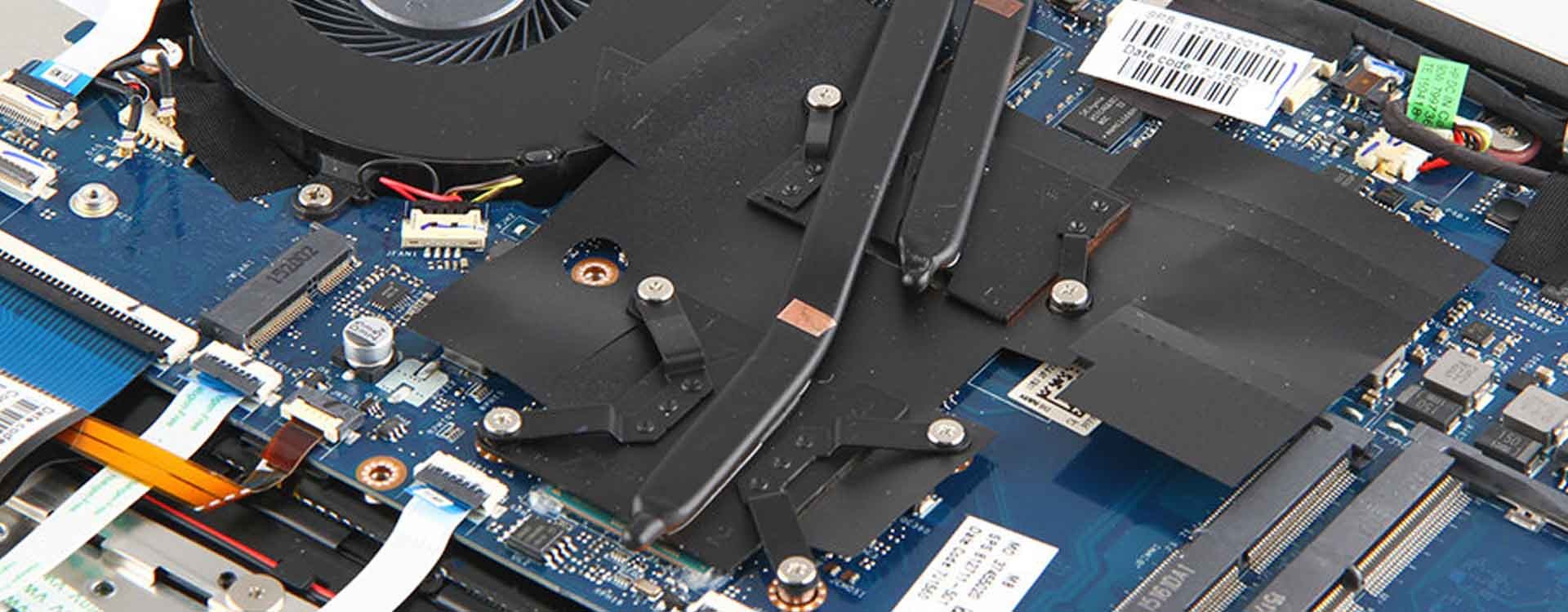

Voici le dissipateur thermique et le module du ventilateur de refroidissement.

Retirez maintenant toutes les vis qui fixent la carte mère.
Déconnectez tous les câbles reliés à la carte mère.

Carte graphique NVIDIA GeForce GTX950M
Processeur Intel® Core™ i5-5200U (3M Cache, jusqu’à 2,70 GHz)

Carte mère HP Envy 15-ae000

L’ordinateur portable HP Envy 15-ae000 dispose de quatre modules de haut-parleurs.

Merci de votre lecture, nous espérons que ce guide vous aura été utile.
