Comment démonter l’ordinateur portable Acer Aspire E15 E5-573G. Ses pièces de rechange

Dans ce guide, nous expliquerons comment démonter l’ordinateur portable Acer Aspire E15 E5-573G, afin de pouvoir retirer le boîtier inférieur, la batterie, le disque dur, la RAM, le dissipateur thermique, le ventilateur de refroidissement, la carte sans fil et la carte mère.

En consultant ce guide, vous pourrez mettre à niveau, réparer et nettoyer votre ordinateur portable Aspire E15 E5-573G.

Pour cela, suivez les étapes suivantes :

Retirez toutes les vis du boîtier inférieur de l’ordinateur portable Acer Aspire E15 E5-573G.

Tirez sur le lecteur optique : on constate que ce n’est pas un vrai lecteur DVD. C’est seulement un support de DVD. Vous pouvez acheter un nouveau lecteur optique, ou acheter un caddy HDD 2D pour installer un SSD 2,5" dans votre ordinateur portable Acer Aspire E5-573G.

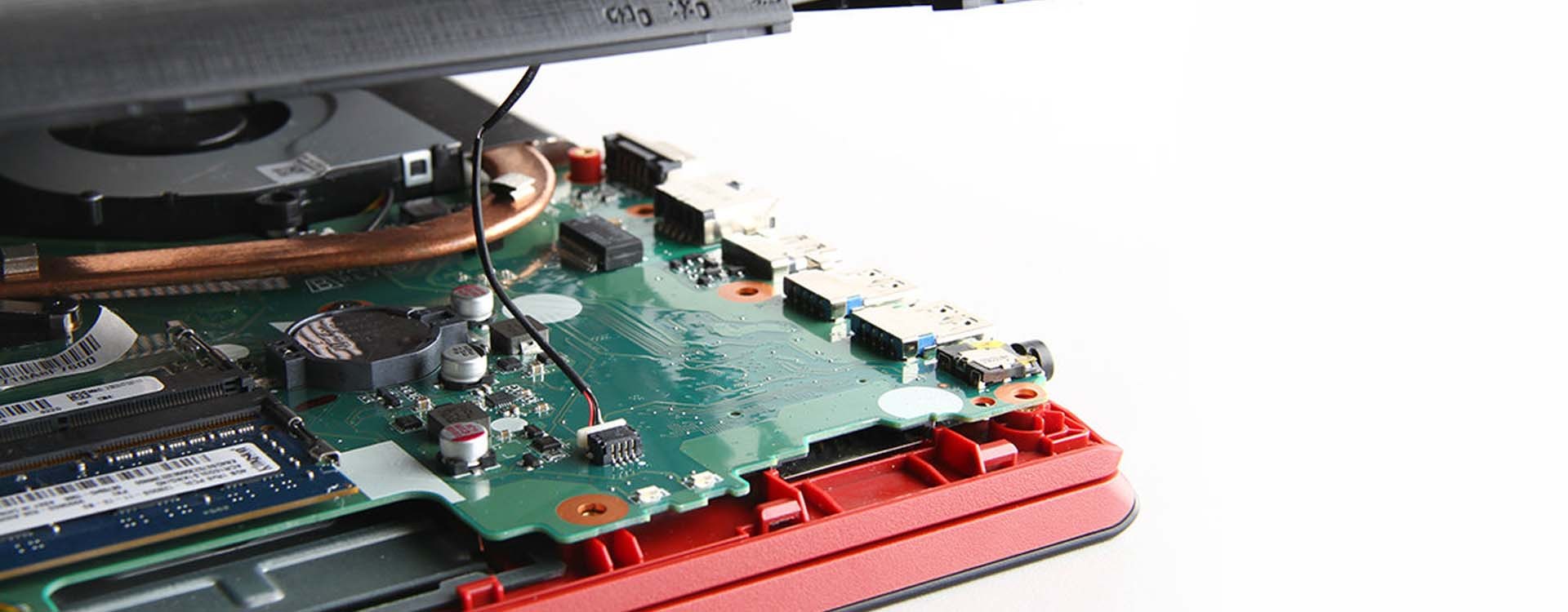

Ouvrez légèrement le boîtier inférieur : vous verrez qu’il y a un câble de connexion à la carte mère ; déconnectez maintenant le câble du haut-parleur.

Le module de haut-parleur est fixé au boîtier inférieur. C’est une conception très intéressante.

Une fois le boîtier inférieur retiré, il est déjà possible d’accéder à la batterie, au disque dur, à la carte sans fil, au dissipateur thermique et au ventilateur de refroidissement.

Déconnectez le câble d’alimentation de la batterie de la carte mère. Retirez la batterie de l’ordinateur portable.

L’ordinateur portable Acer Aspire E15 E5-573G est équipé d’une batterie Li-ion de 14,8 V, 2500 mAh.

L’ordinateur portable Acer Aspire E15 E5-573G est équipé d’un disque dur Seagate de 500 Go à 5400 tr/min.

L’ordinateur portable Acer Aspire E5-573G dispose de deux emplacements RAM et est livré avec une barrette ; vous pouvez donc ajouter une autre mémoire RAM.

Kingston 4GB PC3L 12800S RAM

Retirez la vis qui maintient la carte sans fil.

Déconnectez les deux câbles d’antenne sans fil.

L’ordinateur portable Acer Aspire E15 E5-573G est équipé d’une carte sans fil Atheros QCA9377.

Retirez toutes les vis qui fixent le dissipateur thermique et le ventilateur de refroidissement.

Déconnectez le câble du ventilateur de refroidissement de la carte mère.

Rouge : Intel Core i5-5200U.

Bleu : NVIDIA GeFore 940M.

Orange : mémoire Samsung DDR3 de 2 Go.

Vert : puce d’E/S ITE IT8987E BXA.

Rouge : mémoire Samsung DDR3 de 2 Go.

Bleu : puce audio Realtek ALC.

Voici le repose-poignets et le clavier de l’ordinateur portable Acer Aspire E5-573G

Votre ordinateur portable est maintenant démonté. Merci de votre lecture !

ACHETER BATTERIE ORDINATEUR PORTABLE | ACHETER ÉCRAN ORDINATEUR PORTABLE | ACHETER CHARGEUR ORDINATEUR PORTABLE

Si vous cherchez aussi à démonter l’ordinateur portable Acer Aspire E15-E571G, nous l’expliquons dans les étapes suivantes

Démontage de l’ordinateur portable Acer Aspire E15 E5-571G

Nous vous expliquerons comment remplacer les composants les plus importants de l’ordinateur portable Acer Aspire E15 E5-571G. Vous pourrez également effectuer le nettoyage de votre ordinateur portable Acer Aspire E15 E5-571G.

La première chose à faire :

Le débrancher de toute source d’électricité ; déverrouillez et retirez la batterie originale.

Retirez toutes les vis du boîtier inférieur de l’ordinateur portable.

Tirez sur le support du lecteur optique.

Voici le support du lecteur optique

Retournez votre ordinateur portable et commencez à soulever doucement la coque supérieure à l’aide d’une pince. Avec beaucoup de précaution, débranchez le câble du pavé tactile comme indiqué sur la photo suivante.

Vous avez désormais accès à la coque supérieure et vous pouvez aussi accéder au pavé tactile et au clavier, au cas où vous souhaiteriez les remplacer.

Sous le repose-poignets, vous pouvez accéder aux autres composants tels que : le HDD, la carte Wi-Fi sans fil et le ventilateur, le processeur…

Déconnectez le câble blanc en retirant les deux vis qui fixent le disque dur.

Voici le module de fixation du disque dur Acer Aspire E15 E5-571G

Si vous souhaitez remplacer l’antenne Wi-Fi, retirez la vis qui maintient la carte et déconnectez les deux câbles de l’antenne.

Le modèle de carte sans fil de l’ordinateur portable Acer Aspire E15 E5-573G est : T77H436.03 HL.

Si vous souhaitez remplacer ou nettoyer le disque dur, retirez les deux vis qui le fixent et déconnectez le câble du ventilateur de la carte mère.

Le ventilateur d’origine du Acer Aspire E15 E5-571G est un Foxconn.

Voici la carte mère ; elle comporte deux emplacements de mémoire RAM pour l’extension.

L’ordinateur portable Acer Aspire E5-571G est livré avec une mémoire RAM Kingston 4GB PC3L-12800S.

Voici le dissipateur thermique pour l’ordinateur portable Acer Aspire E5-571G

Voici votre boîtier inférieur d’Acer Aspire E15 E5-573G.

Ce modèle d’ordinateur portable est équipé d’un processeur Intel® Core™ i5-5200U (3M Cache, jusqu’à 2,70 GHz)

Et avec tout cela, vous pourrez remplacer n’importe quelle pièce de l’ordinateur portable Acer Aspire E15 E5-573G.

Et n’oubliez pas que sur notre site web, vous pouvez trouver toutes les pièces de rechange dont vous avez besoin pour cet ordinateur portable. Nous espérons que cela vous aura été utile.
