Comment démonter l’ordinateur portable Toshiba Satellite L50-B. Ses pièces, pièces de rechange

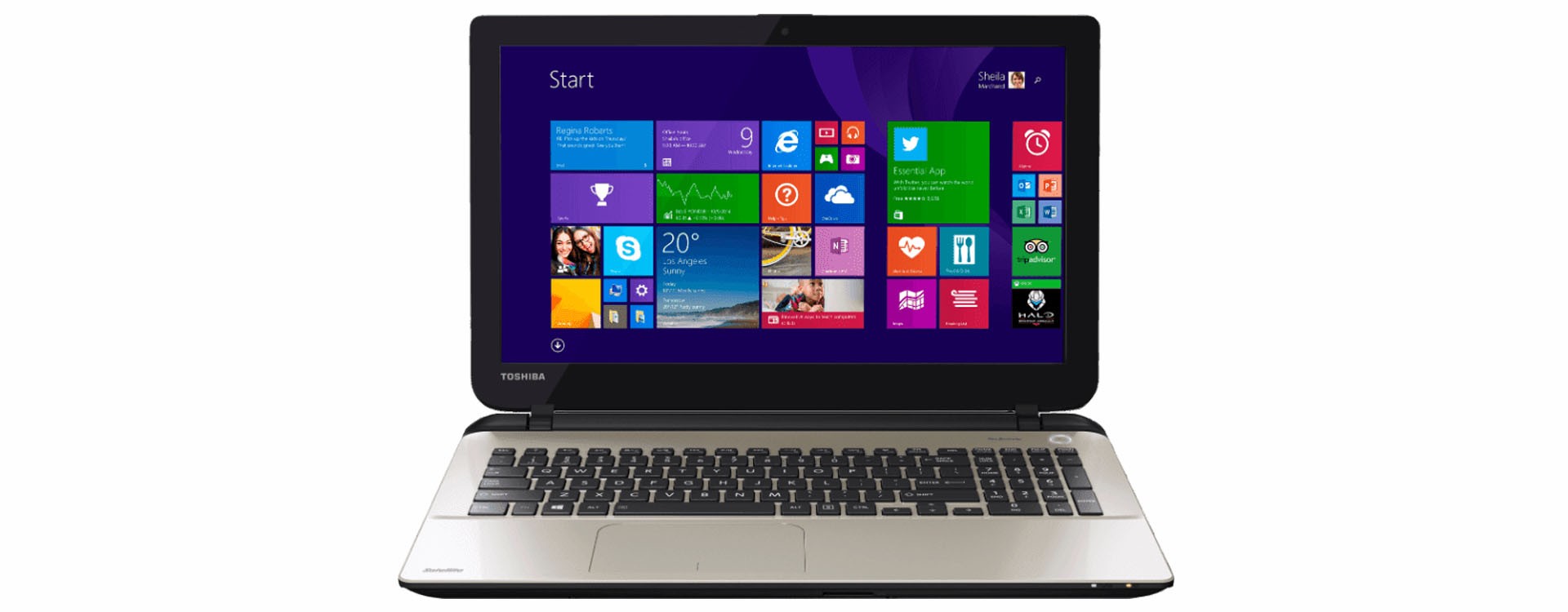

L’ordinateur portable Toshiba Satellite L50-B offre de bonnes performances à un prix raisonnable. Moins cher que le Lenovo Flex, c’est un ordinateur portable attractif avec écran tactile.

Heureusement, les modèles basés sur Intel surpassent les ordinateurs portables AMD, offrant une vitesse et une qualité supérieures à un prix comparable. Le processeur Intel Core i5-4210U de 4ᵉ génération fonctionne à 1,7 GHz avec Turbo Boost jusqu’à 2,7 GHz.

Son design, légèrement daté, reste esthétique par rapport à d’autres ordinateurs portables de sa catégorie comme l’Asus X551. Le système audio Skullcandy est vraiment bon et rend l’ordinateur portable utile pour le divertissement en extérieur. Surtout lorsqu’il est associé à une autonomie pouvant atteindre 6 heures grâce à la batterie. De plus, son châssis fin et léger améliore la portabilité.

L’absence de lecteur optique est la norme sur les ordinateurs portables modernes et ne devrait plus surprendre. La connectivité Internet et les ports USB offrent différentes options pour ajouter du stockage (à l’exception du disque dur interne).

L’écran de 15,6 pouces est très fonctionnel dans diverses conditions. La résolution de 1 366 x 768 n’est pas la meilleure, mais elle est acceptable au vu du prix de l’ordinateur portable.

Il est bien moins cher que l’Ultrabook XPS 15 de Dell, qui offre une résolution native de 1920×1080.
Dans l’ensemble, le Toshiba Satellite L55-B Intel Core i5 est un très bon ordinateur portable dans sa catégorie, qui peut être envisagé pour le travail et un usage domestique.

Si vous souhaitez mettre à niveau ou réparer votre ordinateur portable, lisez d’abord nos instructions de démontage. Elles vous feront gagner du temps et des efforts en vous guidant pas à pas tout au long du processus.

Détails sur le Toshiba Satellite L50-B

CPU : Intel i5-4210U, 1,7 GHz (Haswell)
Fréquence CPU Turbo Boost : 2,70 GHz
RAM standard : 8GB DDR3L RAM maximale : 16 GB
Écran : HD brillant 1366 × 768
AMD Radeon R7 M260 (2 GB)
Poids : 2,19 KG

Il comporte un clavier numérique sur le côté droit

Démontage de l’ordinateur portable Toshiba Satellite L50-B Core i5-4210U

Niveau de difficulté : Facile


Intro :

Outils nécessaires :

Tournevis #2

Dtournevis #1

Outils d’ouverture en plastique et en métal

À l’aide d’un tournevis #2, retirez les deux vis situées sous la batterie, comme indiqué. Cela vous permettra de retirer la batterie. Après le retrait, la batterie devrait glisser et sortir.



Retirez les vis restantes du boîtier inférieur. À l’aide d’un outil d’ouverture, faites levier entre le capot inférieur et le châssis ; le capot inférieur devrait s’enlever facilement. Il n’y a pas d’adhésif ni d’autres clips qui le maintiennent.



Vous devriez maintenant avoir accès aux composants internes de l’ordinateur. ¡Commençons à retirer les composants !

Retirez la RAM. Procédez comme sur la plupart des ordinateurs portables : écartez les clips “vers l’extérieur” pour libérer la RAM.

Tout d’abord, j’ai retiré le disque dur. Pour cela, tirez simplement sur la languette en caoutchouc bleue, puis tirez vers l’arrière, loin de la carte mère. Se doit glisser facilement hors de son connecteur. Le berceau du disque dur peut être retiré facilement en le faisant simplement glisser hors du disque dur.

Puisque nous avons déjà retiré la vis qui maintient le lecteur DVD, il devrait être facile de l’enlever. Soulevez-le simplement et tirez-le loin de la carte mère, comme vous l’avez fait avec le disque dur. Si vous remplacez le lecteur DVD par un nouveau, veillez à transférer la patte de fixation, maintenue par la vis restante.

Pour retirer le lecteur de carte SD, enlevez la vis puis soulevez le connecteur sur la carte mère. Ensuite, déconnectez le connecteur du pavé tactile juste à côté.





Je vais profiter de ce moment pour déconnecter tous les autres câbles reliés à la carte mère et aux différents composants.



Pour retirer la carte du bouton d’alimentation, tirez simplement le câble vers le haut ; la carte devrait sortir directement.

Pour retirer cette nappe de la carte mère, éloignez le support noir de son connecteur, comme indiqué sur la photo. Ensuite, retirez la nappe de son logement.

Ensuite, retirez les vis du refroidisseur CPU. Assurez-vous que toutes les vis ont été retirées, puis déconnectez les câbles qui le retiennent. Le dissipateur thermique et le ventilateur devraient maintenant se retirer facilement de la carte mère.

Maintenant que la carte mère est retirée, les haut-parleurs peuvent aussi être enlevés. Soulevez-les en vous assurant que les câbles ne s’accrochent pas.



Pour retirer le connecteur d’alimentation, utilisez un outil de levier comme indiqué afin de faire levier entre le boîtier et le connecteur. Il devrait se soulever facilement.



Retirez les vis restantes qui maintiennent l’ensemble de l’écran LCD. Ouvrez l’écran comme si vous ouvriez l’ordinateur portable, et l’ensemble devrait se séparer du reste de l’appareil.

C’est tout ! Merci de votre lecture.

Par Aden Webster
